cad制图初学入门自学教程,零基础怎么快速学会cad画图

学会autocad软件制图是很容易的事情,千万别把那些cad绘图设计师想象的那么什么、那么高深莫测。

因为再复杂的cad图纸无非也是用很多线条构成的而已,画一根线条三秒钟而已,画一万根线条无非再多三秒钟而已,六秒种也可以画十万根线条。只要你的电脑装得下。Cad图纸除了直线以外,你能见到多少斜线、多少圆形、多少弧形呢?可以说直线的概率占99.9%。

说的容易,做起来谈何容易?是吗?那我告诉你,做起来也很容易。

Cad是一门工具,工具就是工具。好比你花几个月时间去学车考驾照,受尽了委屈,看够了教练的脸色,可当你学会之后,无非就是会刹车、加油、打方向盘而已。一切就是这么简单。

学习只要掌握了要领与方法,然后把这简单的要领与方法重复重复再重复的去运用练习,你就会了。

什么是天才,天才就是把简单的事情重复去做,后来也就成了大家公认的天才。

第一:掌握cad绘图的坐标输入方法即可。

Cad坐标输入法小学三年级就开始学习了。

1、 水平方向代表X轴,垂直方向代表Y轴。当我们绘图时,水平向右代表正X,水平向左代表负x;垂直向上代表Y,垂直向下代表负Y;

Cad绘图通常都是用相对坐标。相对坐标的公式为:相对坐标=@X,Y,Z(意思是指即将要定位的点相当于上一点的相对距离)。

cad制图初学入门自学教程,零基础怎么快速学会cad画图

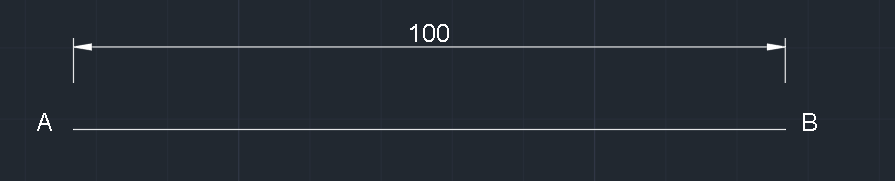

比如上图:A点再屏幕上随意定位,那么定位B点的时候就输入@100,0;意思是B点相对A点的相对距离为X=100,y=0;

cad制图初学入门自学教程,零基础怎么快速学会cad画图

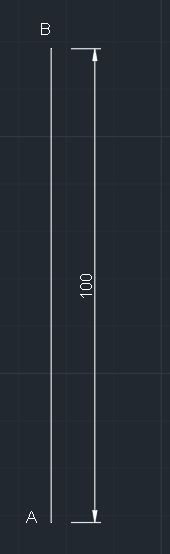

上图A点随意定位,B点定位时输入@0,100即可。因为B点相对于A点的相对距离为X=0,y=100;

CAD软件中绘制矩形是由两个对角点定位绘制而成的。

cad制图初学入门自学教程,零基础怎么快速学会cad画图

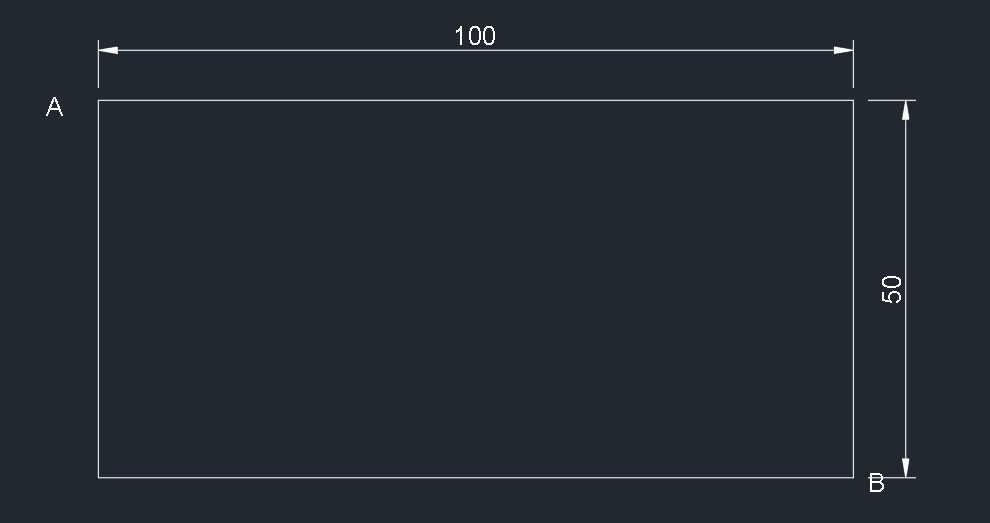

如上图:A点随意定位,只需要输入B点相对于A点的数值即可。那么B点为@100,-50;意思是B点相对于A点的相对距离为x=100,y=-50;正负只是代表方向,根数据长短没有关系。

cad制图初学入门自学教程,零基础怎么快速学会cad画图

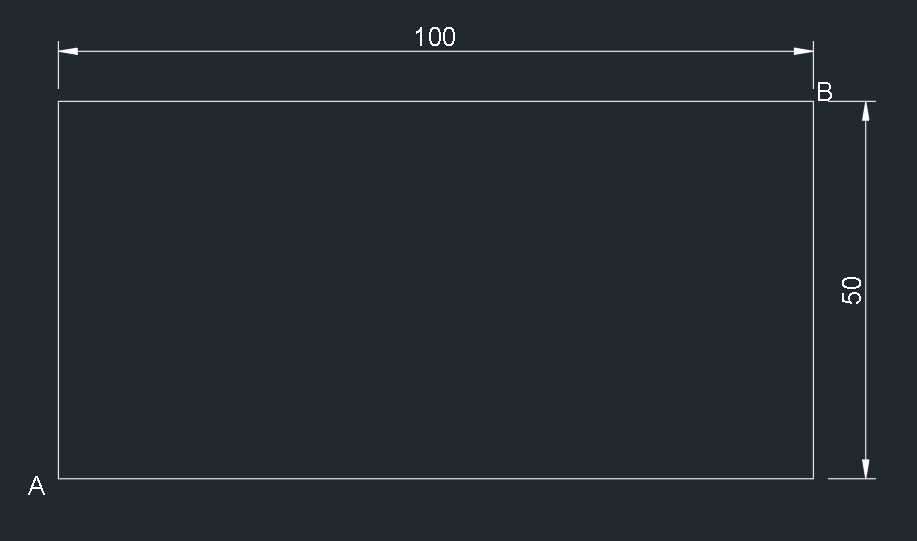

如上图:A点随意定位,只需要输入B点相对于A点的数值即可。那么B点为@100,50;意思是B点相对于A点的相对距离为x=100,y=50。

cad制图初学入门自学教程,零基础怎么快速学会cad画图

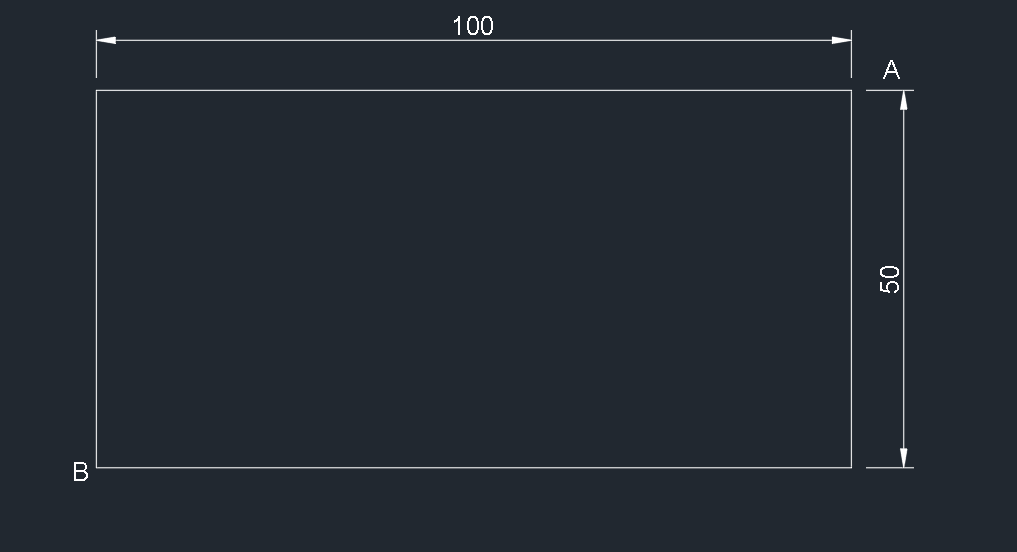

如上图:A点随意定位,只需要输入B点相对于A点的数值即可。那么B点为@-100,-50;意思是B点相对于A点的相对距离为x=-100,y=-50。

通过以上几个示例图的讲解,相信读者已经明白了cad坐标输入的方式方法,理解起来非常容易,但是必须要多多实际操作,培养自己的坐标思维习惯,这一点和我们生活中辨别东西南北方向是一个到了。就这一点来讲,X相当于东,-X相当于西;Y相当于北,-y相当于南。

现在的高版本cad软件,cad2010以上的版本都具有动态输入功能,如果用户打开了动态输入功能,那么在输入坐标时,不用输入@这个图符了,只需要输入XY值即可,绘图就更方便了。

第2、 掌握正交与对象捕捉的灵活运用。正交的意思就是水平或垂直,开启正交在绘图时就相当于锁定了绘图方向。正交的快捷键是F8;有了正交后,在输入相对坐标时不用考虑XY方向了,因为通过正交可以用鼠标来指定方向,鼠标指向你的目标方向,只需要输入一个长度即可。但是对于非正交模式的绘图,比如画矩形,非水平/垂直方向的复制,这种情况下必须分别输入X与Y值,如果是在三维空间里,还需要加一个Z值。当然很多人是用不到cad三维建模的,另当别论。

然后是关于对象捕捉,快捷键为F3;对象捕捉非常的重要,有了对象捕捉功能,方便我们精确定位,但是很多读者在使用对象捕捉时,往往不用或全部勾选对象捕捉,这种操作方式是错误的,对象捕捉立面有很多的捕捉元素,如果我们是从事建筑、室内绘图的,一般不用开启圆心、中心、平行线、外观交点、插入点等捕捉模式的,只需要开启端点、中点、垂足、最近点捕捉即可。但是如果是从事机械零件设计类的,那么你就需要开启圆心、象限点、切点了。所以针对不同的设计图纸,捕捉内容的设置是非常关键的,因为乱开捕捉,绘图时对我们的鼠标操控有很大的干扰,这种感染会降低绘图的效率,甚至导致绘图错误。

第3、 图层的设置(快捷键是LA)。

图层的设置非常重要,因为设置图层的目的是用来根据设计图的元素进行分类,并对设计元素在颜色、线条粗细、线型显示方式等进行分类管理,对于绘图及修改有一个很好的作用。就好比你有家产100万,你可以拿出20万存定期,拿出20万投资做生意,拿出20万理财,剩下的可以置办家用等。图层的设置就是合理的去安排设计元素,进行分类管理而已。比如我们绘制装修施工图,通常的图层需要设置以下内容。1、墙体;2、门窗;3、家具;4、地铺元素;5、吊顶元素;6、强电布线;7、开关插座;8、水管;9、弱电线路。这里只是简单举例,而实际操作中就要靠自己灵活处理了。

第4、 把cad软件的功能进行细分掌握。很多东西表面上看起来复杂,那是因为不善于透过表面看内在。

Autocad的学习内容其实分为四大块内容即可。第一块:绘图工具:

cad制图初学入门自学教程,零基础怎么快速学会cad画图

掌握并记住绘图工具的快捷键:

直线L;多线ML;多段线PL;参考线XL;圆C;圆弧A;椭圆EL;样条曲线SPL;矩形REC;多边形POL;点PO;定数等分DIV;多行文字t;编辑文字ed;创建快B;插入块I;图案填充H;第二块:修改工具:

cad制图初学入门自学教程,零基础怎么快速学会cad画图

修改工具的快捷键有:圆角F;切角CHA;分解X;合并J;打断BR;拉伸S;延伸EX;修剪TR;复制CO;偏移O;阵列AR;旋转RO;对象裁剪XC;删除重复对象:OVERKILL

第三块:注释与标注工具:

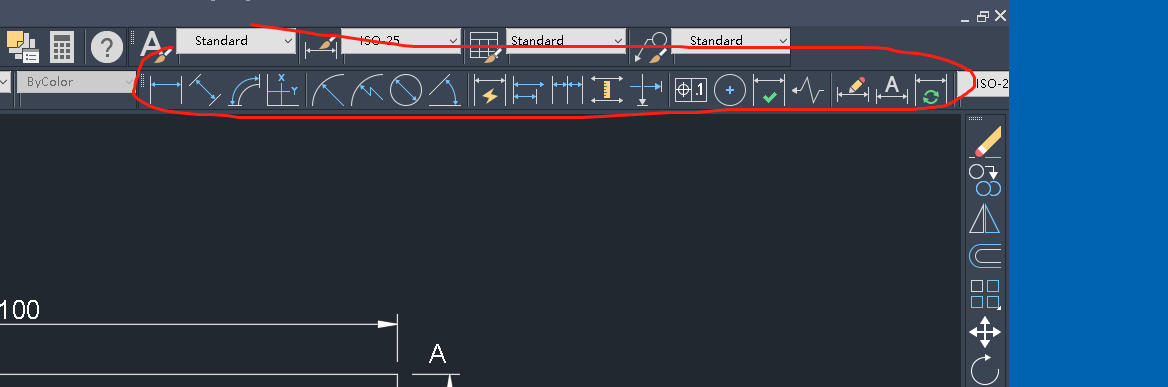

cad制图初学入门自学教程,零基础怎么快速学会cad画图

表格TB;属性定义ATT;智能标注:DIM;公差标注:TOL;线性标注DLI;对齐标注DAL;快速标注QDIM;连续标注DCO;半径标注DDR;直径标注DDI;角度标注DAN;标注样式修改D

第四块:图层工具:关闭所选图层LAYOFF;打开所有图层:LAYON;只显示所选图层:LAYISO;恢复隔离图层:LAYUNISO;冻结所选图层:LAYTHW;解锁选中图层:LAYULK;所选层置为当前:LAYMCUR

还有就是一些其它不常用的工具快捷键:

图层特性管理器LA;块编辑MA;文字样式ST;表格样式TS;标注样式D;多重引线样式MLS;多线样式MLST;编辑多段线PE;查找替换FIND;过滤选择FI;速选择QSELECT;图形数据LI;面积测量AA;距离测量DI;快速测量MEA;重命名:REN;退出布局视口:ps;进入布局视口:MS;创建视口:MV;清理:pu;加载选项设置:op;特性:ch或ctrl+1;正交:f8;极轴开关:F10;对象捕捉:F3;对象追踪:F11;动态输入:F12

新手学习CAD的过程就是先掌握软件的最基本操作,然后拿别人的图纸自己照着画,画多了,不知不觉你就是高手了。
