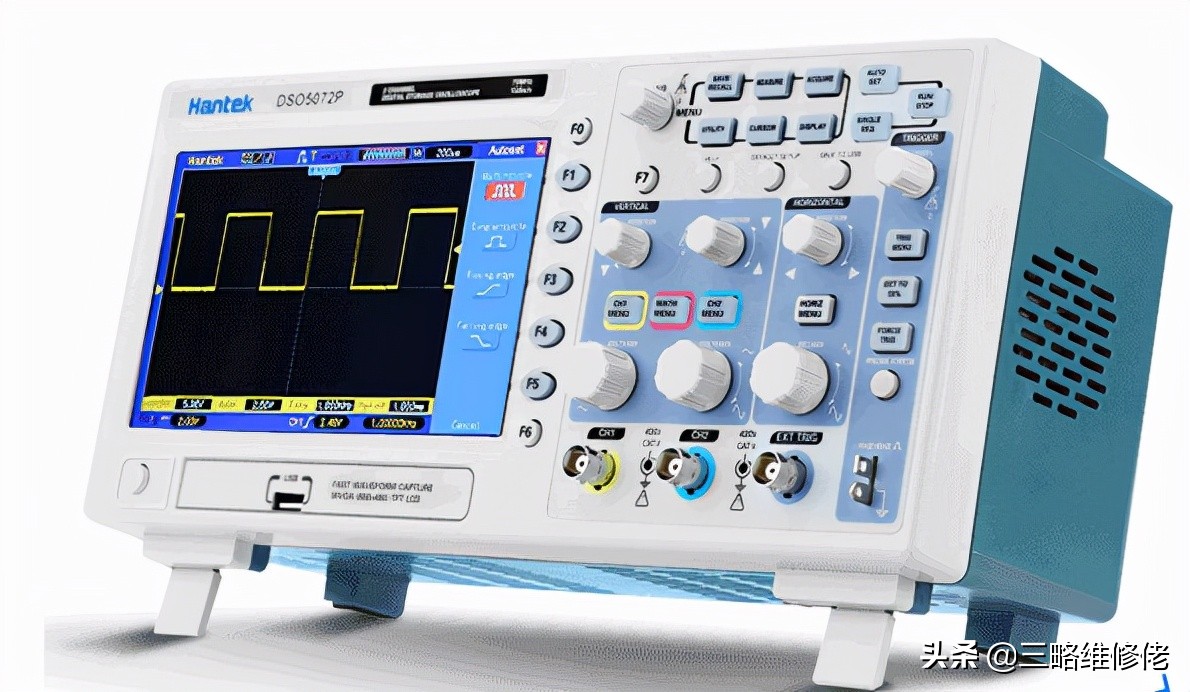

这是一台数字示波器,主要由显示屏,键控区域和探头连接区域组成,

示波器的使用方法图解,数字示波器使用详细步骤

这是数字示波器的显示区域,它采用的是液晶显示屏,用来显示示波器的设置参数与测量波形数据,

示波器的使用方法图解,数字示波器使用详细步骤

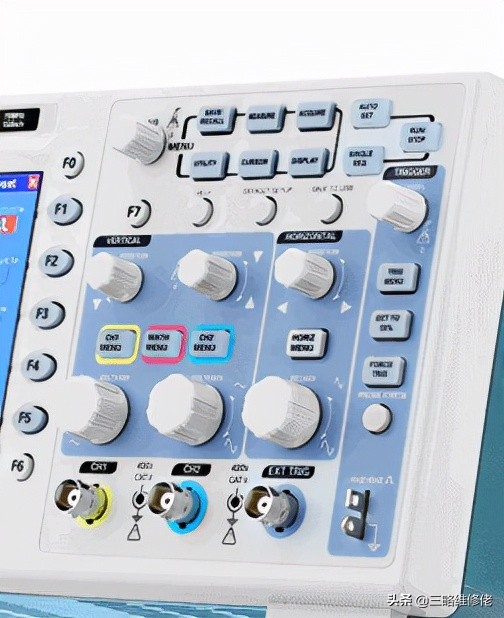

这是数字示波器的键控区域,上面有各种旋钮和按键,这些旋钮按键,用于调整示波器的系统参数,检测功能和工作状态

示波器的使用方法图解,数字示波器使用详细步骤

这是数字示波器的探头区域,用于连接示波器探测外部信号的探头,

示波器的使用方法图解,数字示波器使用详细步骤

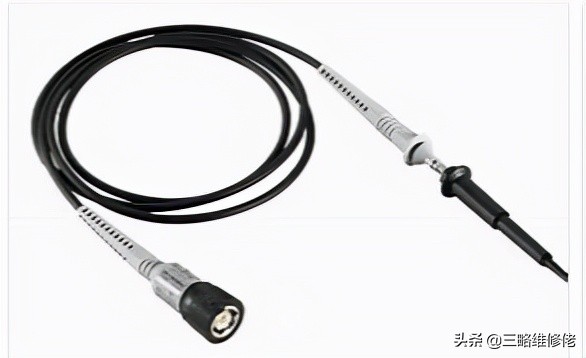

这是示波器的测试探头,

示波器的使用方法图解,数字示波器使用详细步骤

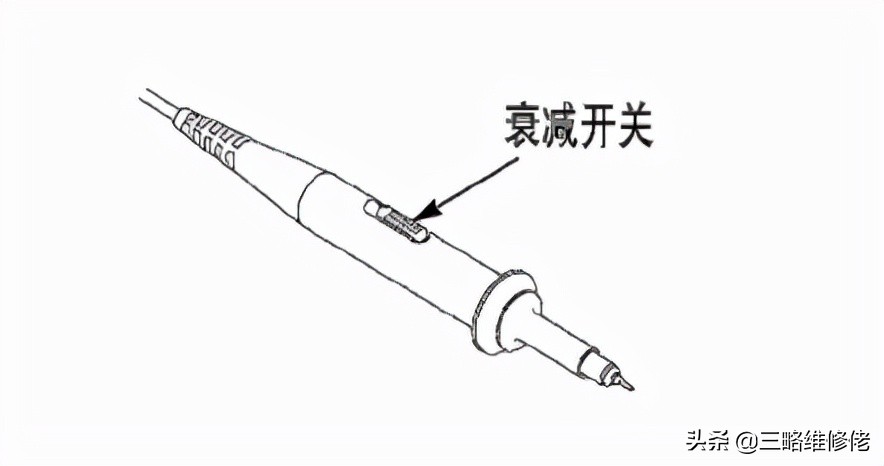

探头上这个开关,是信号衰减开关,有1X和10X两档,一般选择在10X档。

示波器的使用方法图解,数字示波器使用详细步骤

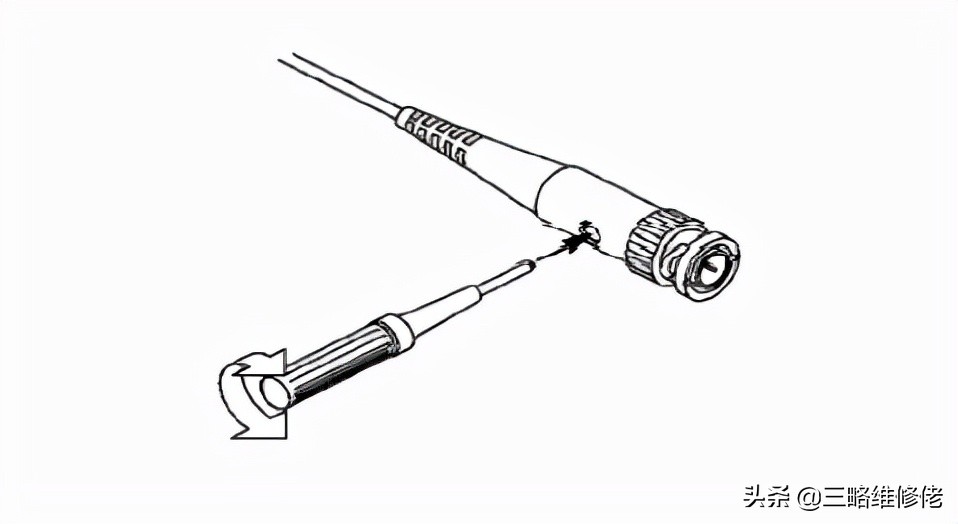

探头另一头有个探头信号补偿调节螺钉,如果屏幕显示的方波信号失真,用螺丝刀调节这个螺钉,失真波形就能校正。

示波器的使用方法图解,数字示波器使用详细步骤

这是数字示波器的显示状态,屏幕这部分是波形显示区,数字识读区在显示屏的下方,CH1表示当前工作的通道,【1.00V/格】表示当前波形垂直位置幅度,每格所代表的电压值。【500.0us/格】表示波形水平位置周期,每格所代表的周期值。

示波器的使用方法图解,数字示波器使用详细步骤

看示波器当前实测信号显示的波形的数据,垂直方向波形高度占3格,通过计算,该信号垂直幅度电压为1.00Vx3格=3V。

再看水平方向波形周期宽度占2格,通过计算,该信号水平波形周期为500.0usX2格=1000us。

显示屏右侧显示的是示波器当前设置的工作状态,波形的类型,探头的设置,打开不同的菜单,显示的内容不同。

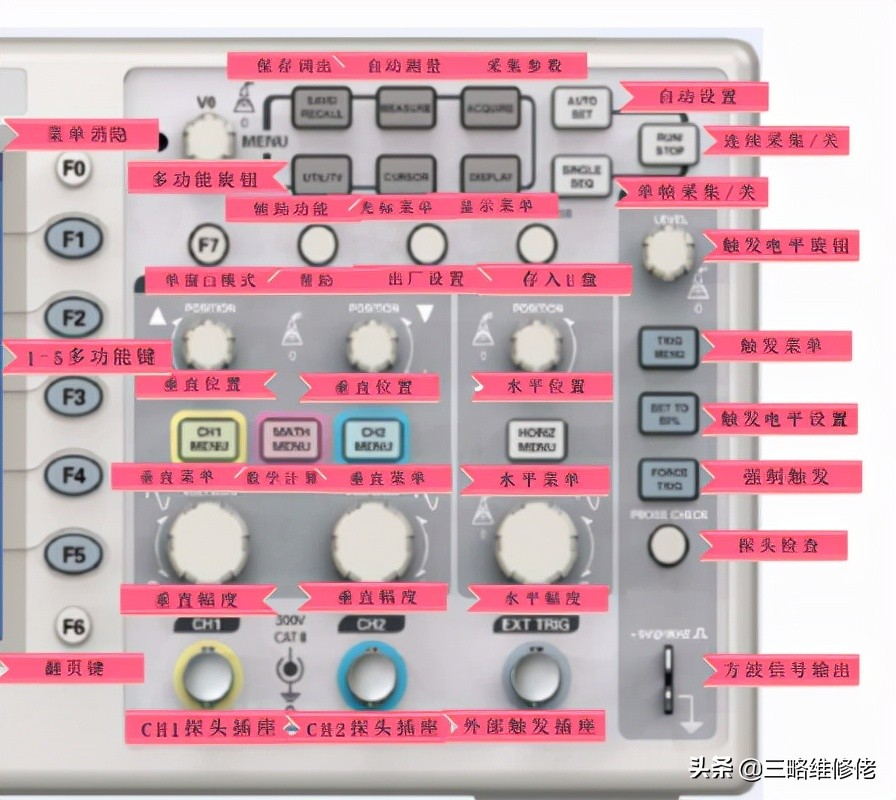

示波器键控区域,键控区域设置有菜单键,菜单功能区,触发控制区,水平控制区,以及2个通道的垂直控制区。

示波器的使用方法图解,数字示波器使用详细步骤

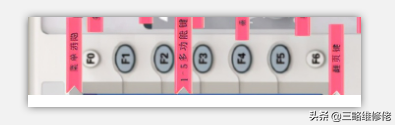

1:菜单键有5个按键,由F1-F5构成,分别对应显示屏右边显示的的参数选项,可以对参数选项进行设置,F0是菜单消隐键,F6翻页键,如图:

示波器的使用方法图解,数字示波器使用详细步骤

2:菜单功能区,菜单功能区内有自动设置功能键,屏幕捕捉功能键,存储功能键,辅助功能键,采样系统键,显示系统功能键,自动测量功能键,光标测量功能按键, 其中自动设置功能和自动测量功能是常用的功能。后面详细讲解。

示波器的使用方法图解,数字示波器使用详细步骤

3:触发区域,该区域有一个触发调节旋钮和三个按键,这个按键是触发菜单键,用来调节触发设置,中间的按键是设定触发电平的幅值在垂直中心点,下面的这按键是强制触发按键,主要用于触发方式中的正常模式和单次模式。

示波器的使用方法图解,数字示波器使用详细步骤

4:水平控制区域,该区域上部的旋钮,是波形水平位置调节旋钮,下部旋钮是,波形水平幅度调节旋钮。中间的按键是水平菜单键。

示波器的使用方法图解,数字示波器使用详细步骤

5:垂直控制区域包括通道1和通道2两个控制区,两个通道控制区域内,分别设有上下两个控制旋钮和一个按键,上部旋钮是波形垂直位置调节旋钮,下部旋钮是波形垂直幅度调节旋钮,中间的按键是通道开启菜单键,选择要开启的通道,就按下该通道的按键,按下按键随即发光,代表该通道进入工作状态。

示波器的使用方法图解,数字示波器使用详细步骤

其他按键,出厂设置按键,usb按键,帮助按键,探头检测按键,电源开关

示波器的使用方法图解,数字示波器使用详细步骤

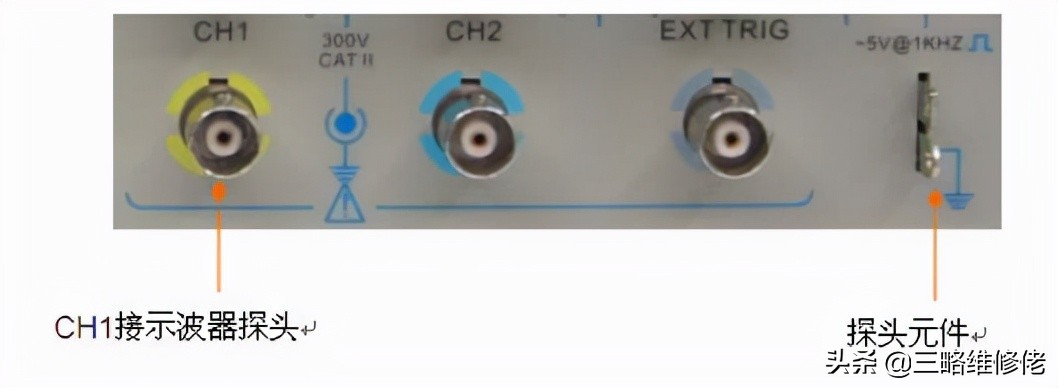

探头连接区域:探头连接区域包括通道1和通道2信号输入插座,以及外部触发输入插座。

示波器的使用方法图解,数字示波器使用详细步骤

这个是1KH基准方波信号输出端口,这个接口有两个端子,上部的端子连接测试探头探针,下部连接探头接地夹子。

示波器的使用方法图解,数字示波器使用详细步骤

数字示波器面板功能键和旋钮的作用都讲解了,下面我们讲解数字示波器基本使用方法:

数字示波器使用前分为2个步骤,

1:将电源线的一端插入数字示波器的供电接口上,将电源线另一端插入电源插座

2:将测试探头上的衰减开关拨到10X挡,将探头测试线的接头对应探头插座后,再顺时针旋动插头座锁紧,

3:按下示波器电源开关,数字示波器一会儿显示开机界面,等几秒钟示波器进入工作界面,

4:进入工作界面后,选择一个通道,这里我们选择通道CH1,也可以选择CH2,按需选择。按下通道1开启键,通道1指示灯灯亮,表示当前通道1进入工作状态,

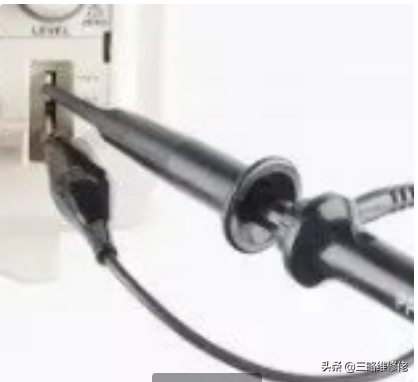

通道1开启后,测试一下1KH基准方波是否显示正常,将测试探头和地线连接在基准信号输出端,

示波器的使用方法图解,数字示波器使用详细步骤

按下[AUTO]自动设置键,

示波器的使用方法图解,数字示波器使用详细步骤

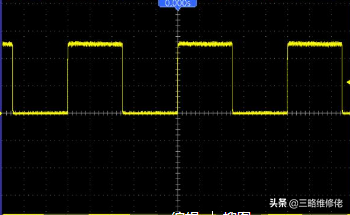

我们就可以看到示波器经过短暂的自动设置后,得到一个稳定的方波波形,

示波器的使用方法图解,数字示波器使用详细步骤

如果显示的方波波形失真,使用一字槽螺丝刀,微调探头上的调节螺钉,边调边观察显示屏的波形,直到显示屏显示正常的波形,

基准波形调节正常后,将探头从基准信号输出端口取下就可以对电路进行正常的测量工作了。

下面我们讲解一下示波器,两种常用测试功能的使用方法:

第一种功能:

[AUTO]自动设置功能,是常用最简便的功能:

如果你要观测某个电路中的一个未知信号,但是又不了解这个信号的具体幅度和频率等参数时,可使用这个功能,快速测出该信号的频率,周期和峰峰值,

1: 将示波器探头的衰减开关拨到10X位置,

2:按下CH1的【通道菜单】按钮,调节探头菜单为10X.

3: 将CH1的探头探针接到该电路的测试点上,

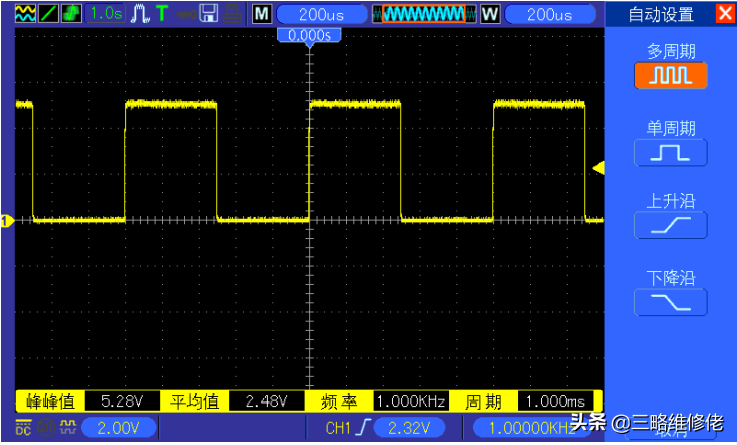

最后按下[AUTO]自动设置键,示波器对测试信号进行快速的自动设置后,就能在屏幕上显示出适中的信号波形和参数.这个功能省去了复杂的手动设置,如果你只是电器维修,不是设计人员,这个功能非常实用方便。

第二种功能:

[MEASURE]自动测量功能,也是常用最简便的测量功能:

示波器通过这个自动测量功能来测量显示大多数信号,如果要测量信号的频率,周期,峰峰值,平均值,上升时间和正频宽的波形与参数,可用按以下步骤进行测量:

1: 按下自动测量按钮[MEASURE],显示自动测量菜单。

2: 按F6进入测量设定,按F1键,选定CH1。再旋转多功能旋钮,选定一个你需要测量的项目,红色箭头指向就代表选中,选中后回到测量界面就可以进行测量了。

如果要示波器显示单场静止的波形时,只要按下屏幕捕捉功能键,就能得到单帧静止波形图。并且要测量信号的频率,周期,峰峰值,平均值,上升时间和正频宽的波形与参数都在屏幕上完全显示。

以上是示波器入门使用方法,如有错误之处,望批评指正。
