配电箱接线图纸怎么看,99例电气实物接线高清彩图

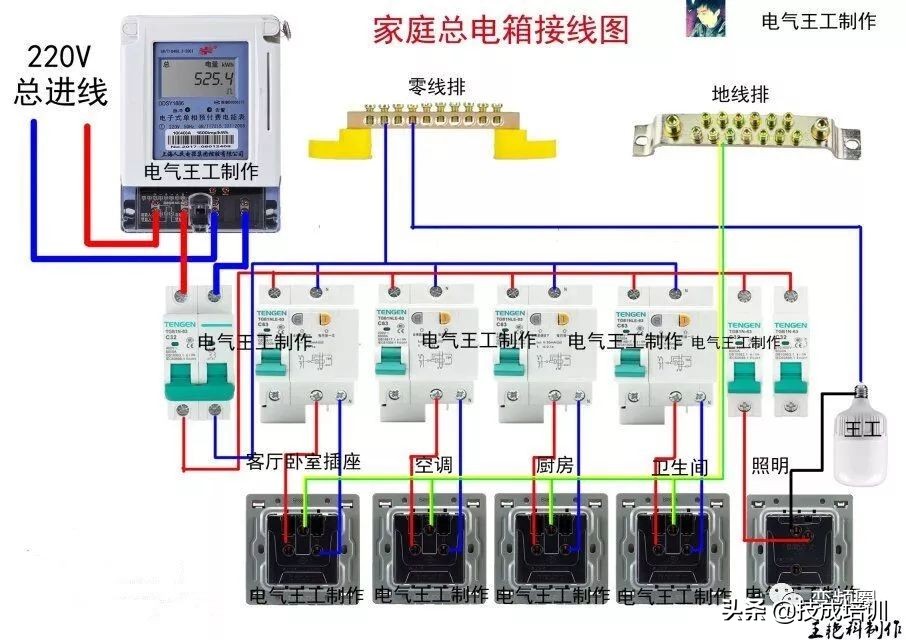

1.家庭总电箱接线图

配电箱接线图纸怎么看,99例电气实物接线高清彩图

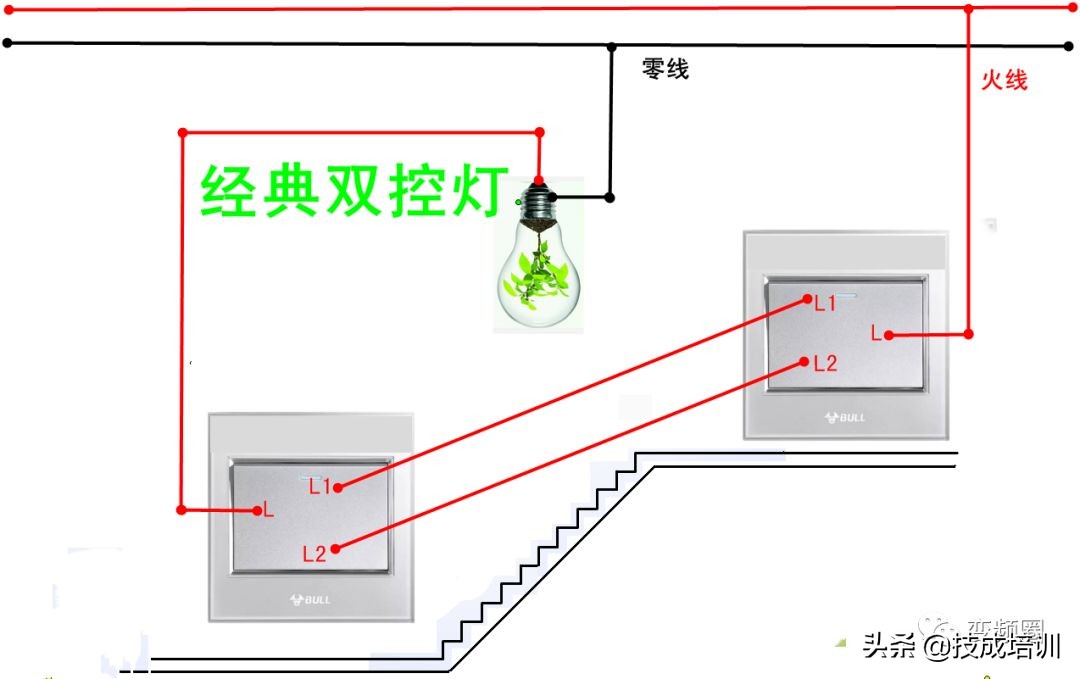

2.经典双控灯接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

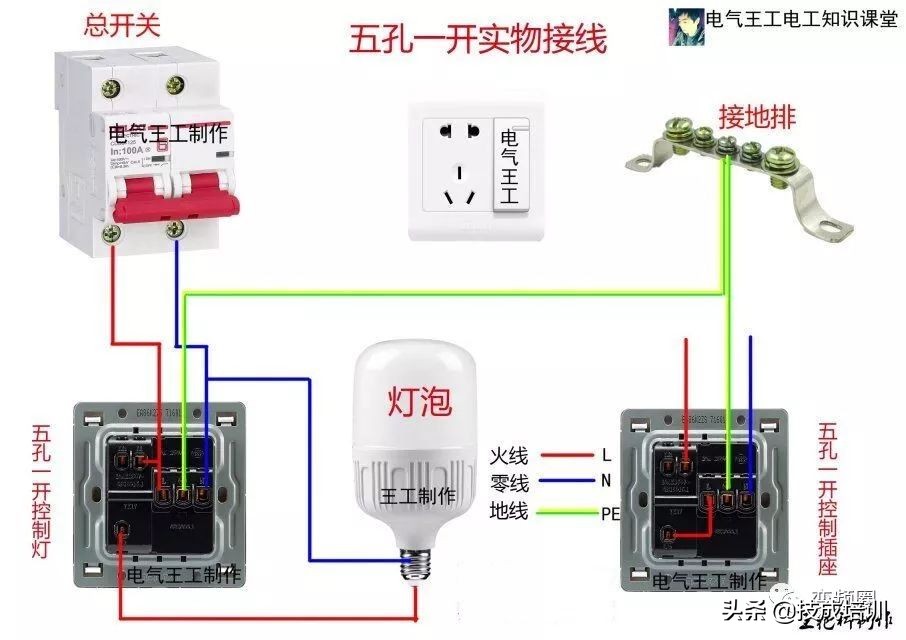

3.五孔一开接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

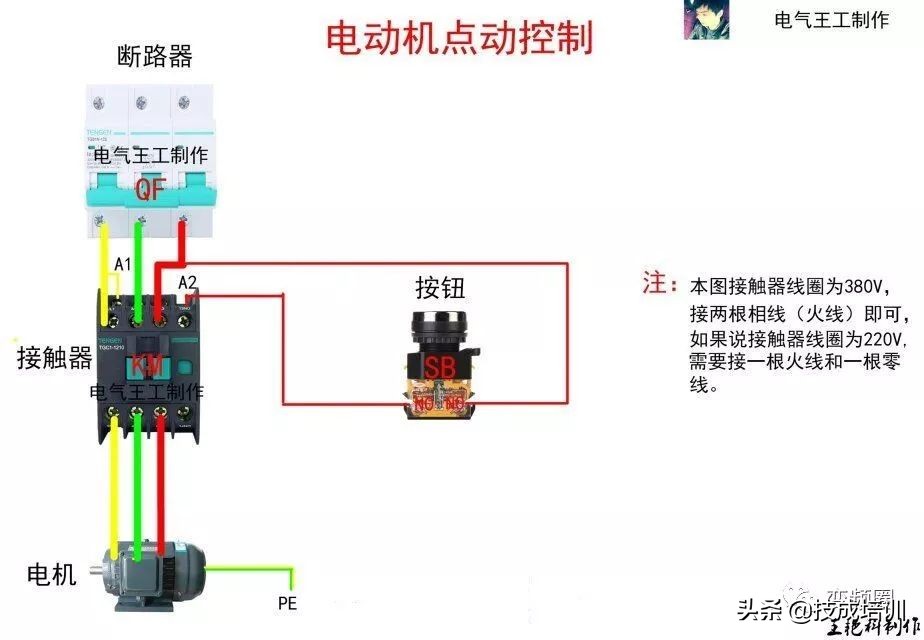

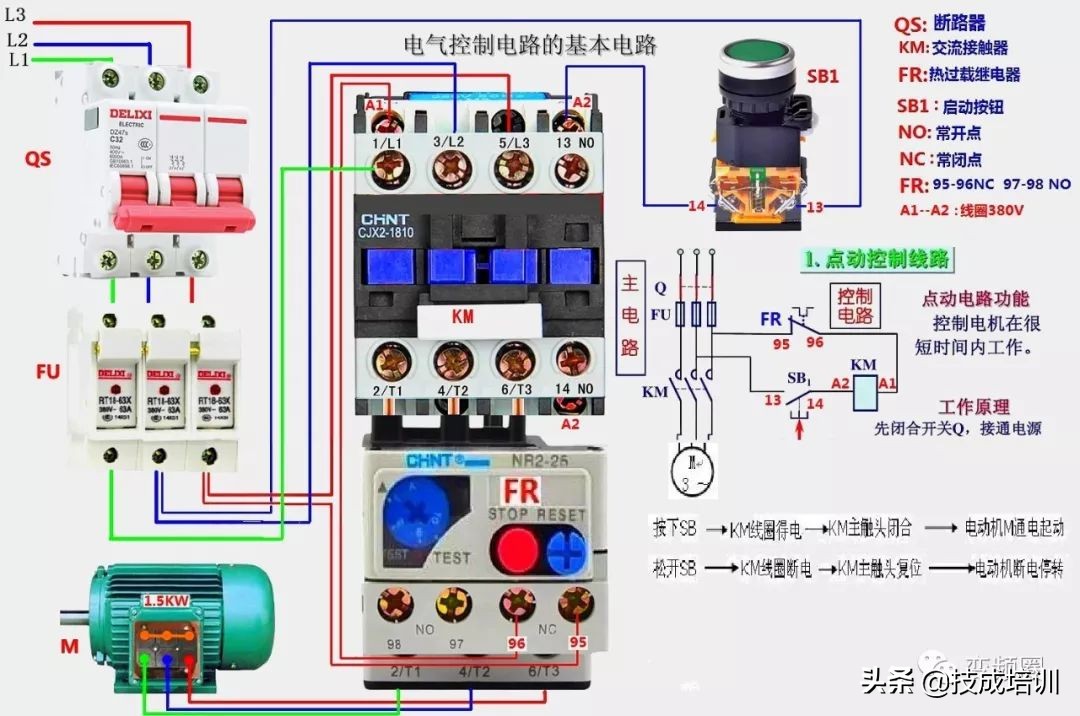

4.电动机点动控制接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

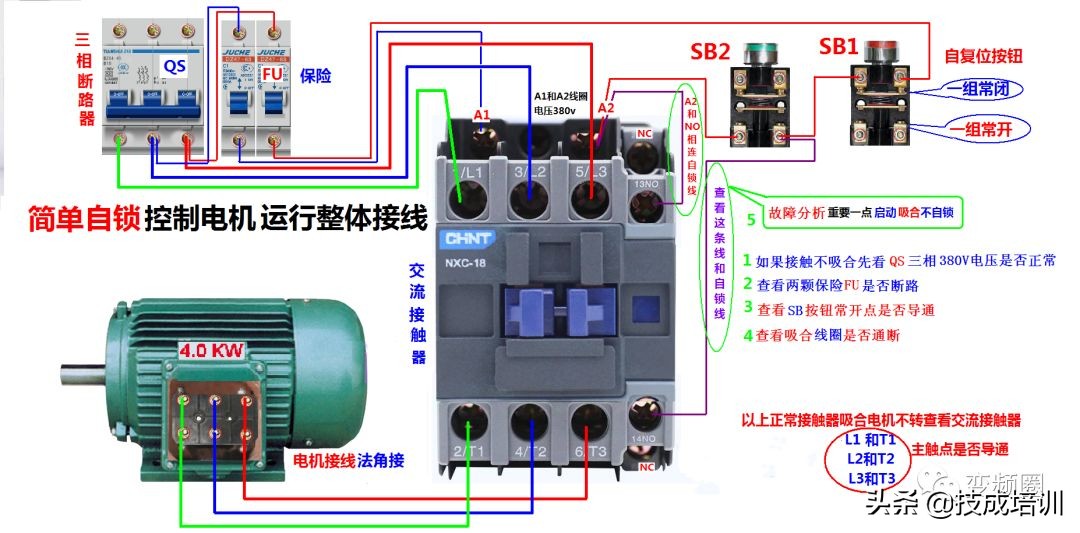

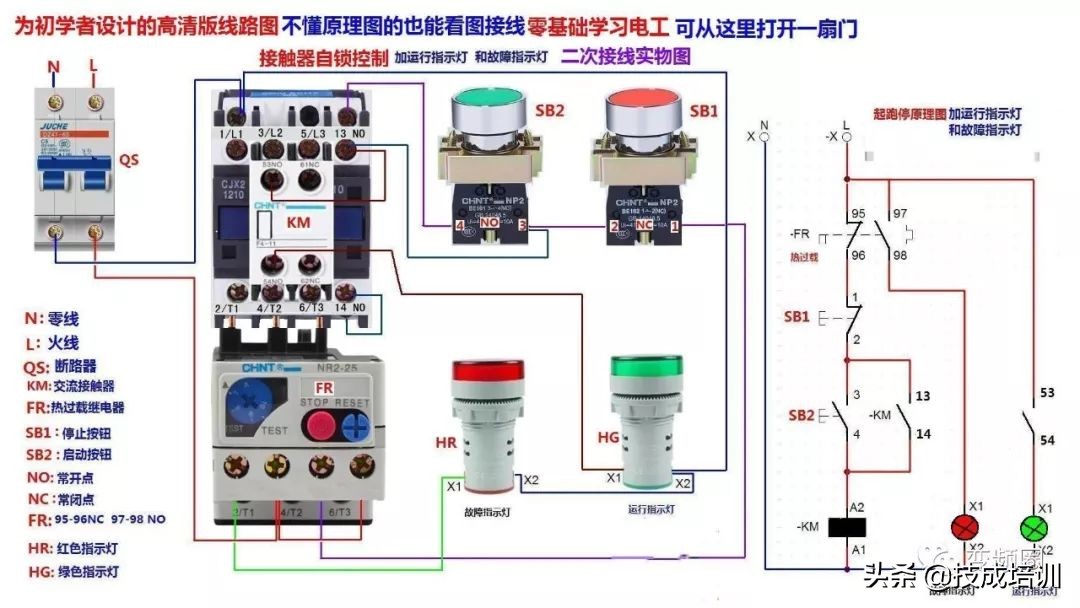

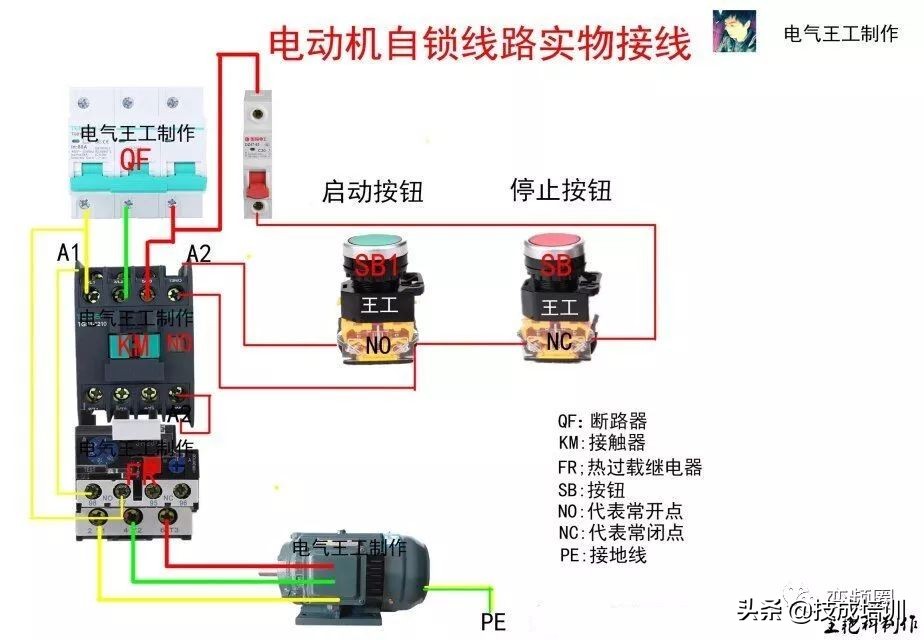

5.电动机自锁接线图(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

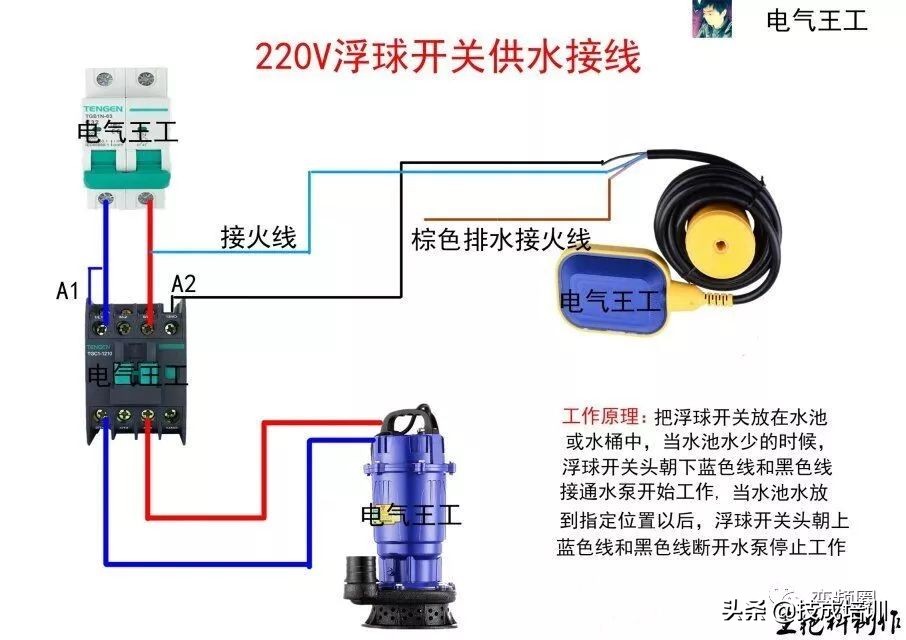

6.220V浮球开关供水接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

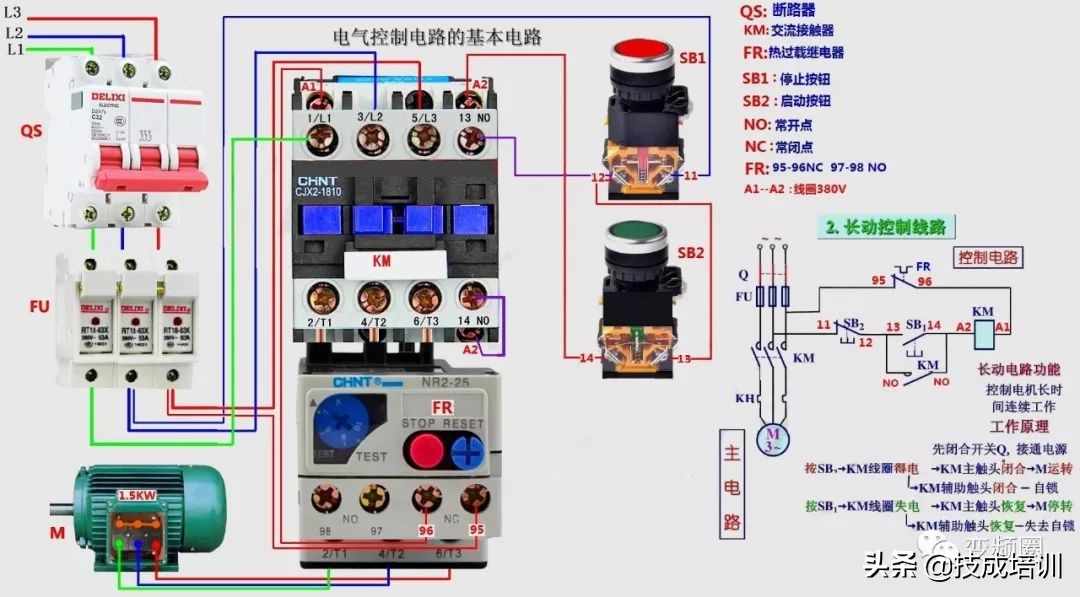

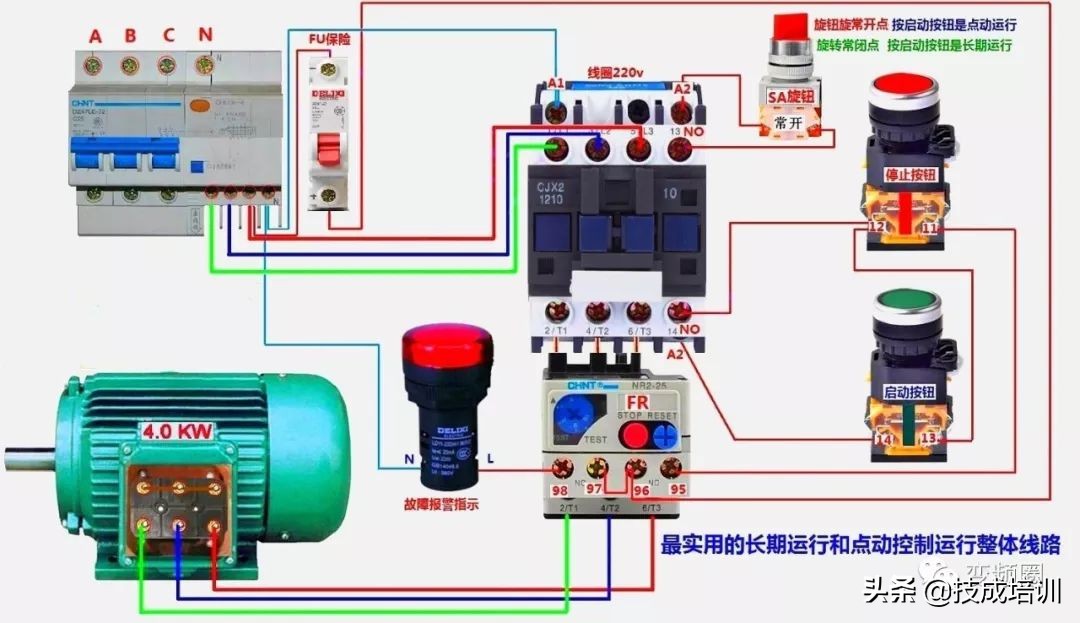

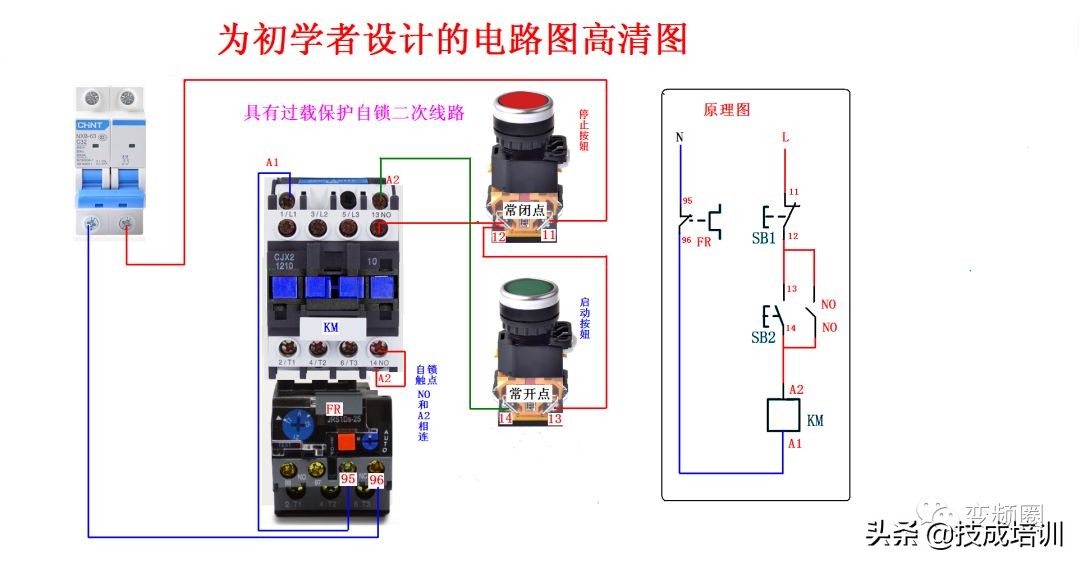

7.具有过载保护的自锁控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

8.电机长动基本控制接线(不安全、保险容易引起缺相)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

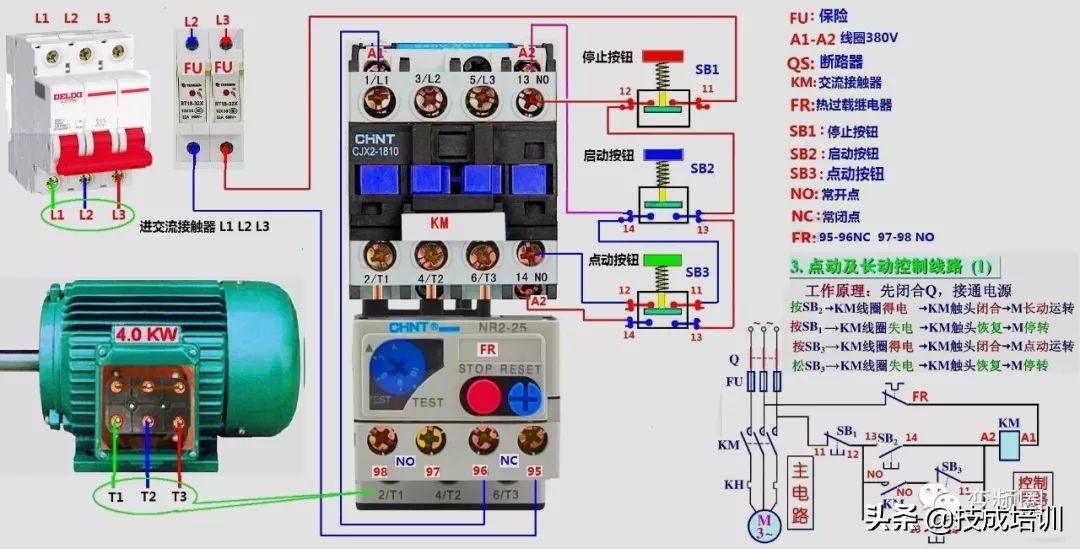

9.电机点动及长动控制接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

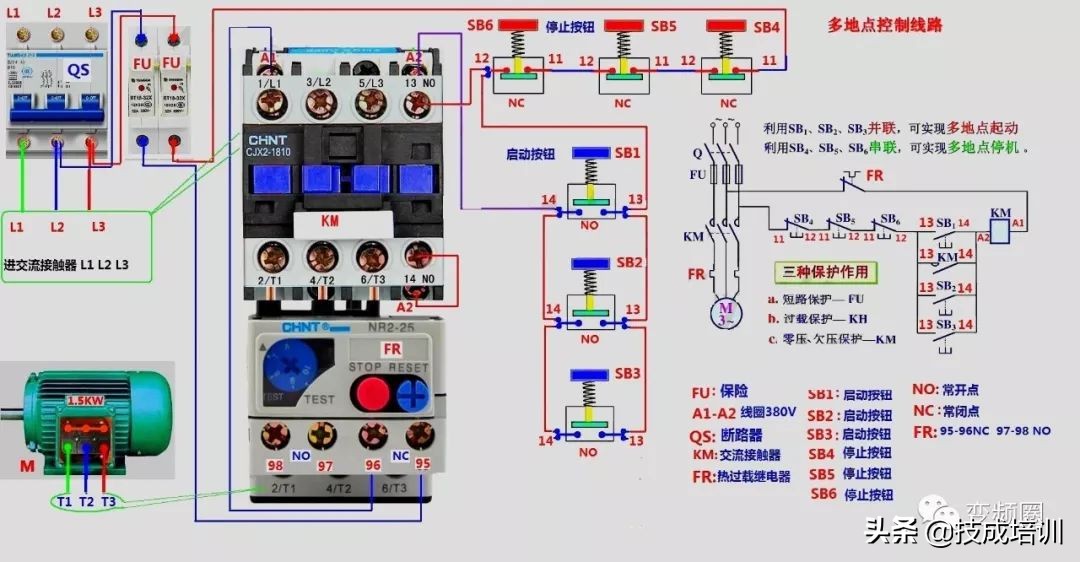

10.电机三地自锁控制接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

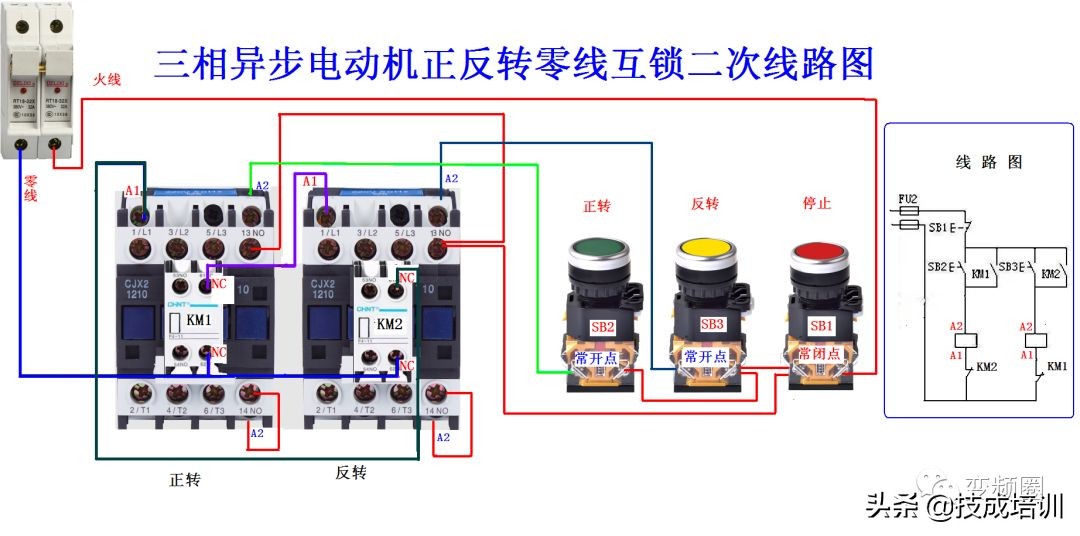

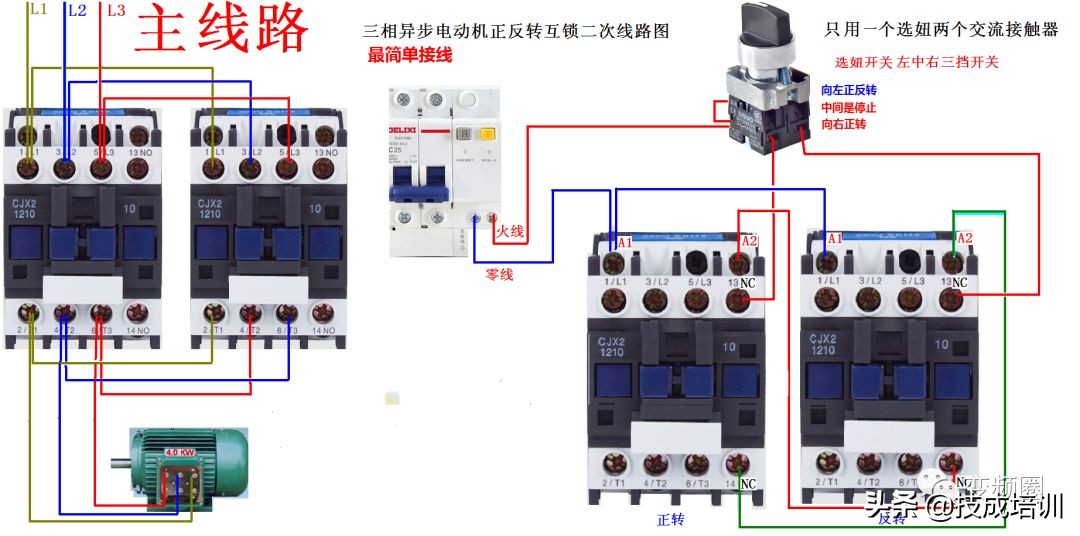

11.电机正反转接触器零线互锁控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

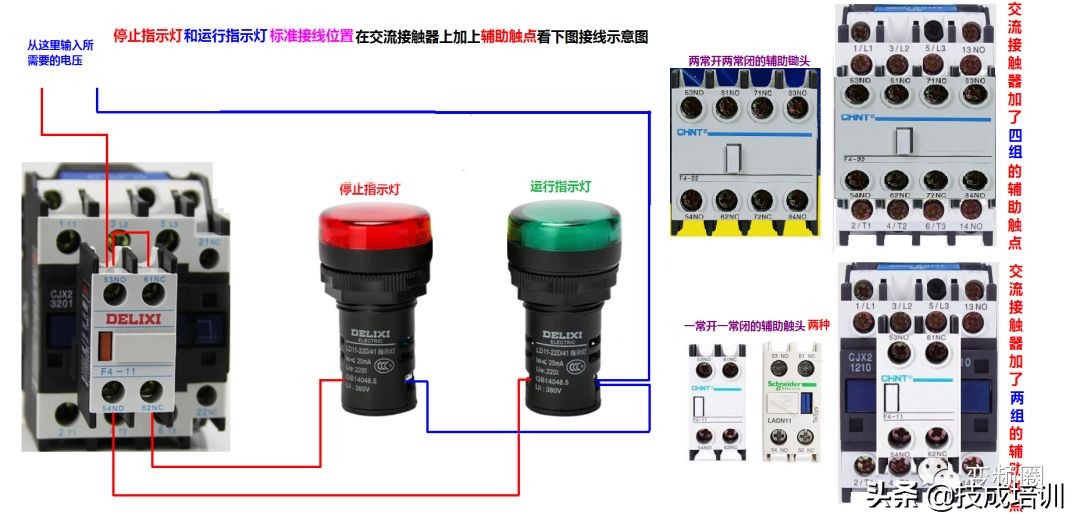

12.辅助触点控制指示灯接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

13.电动机带热保护的点动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

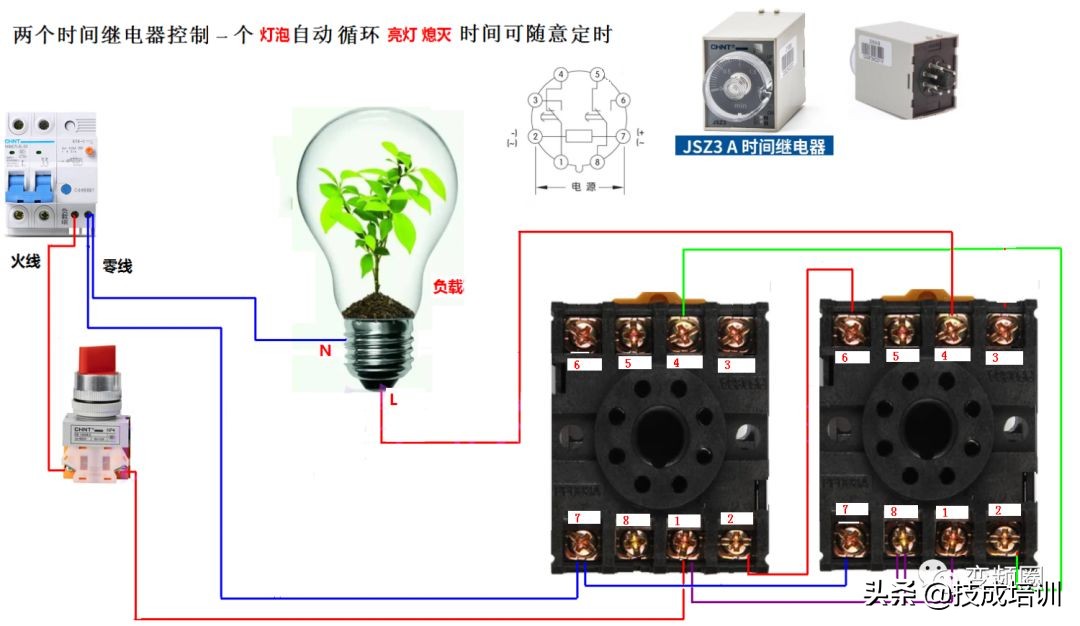

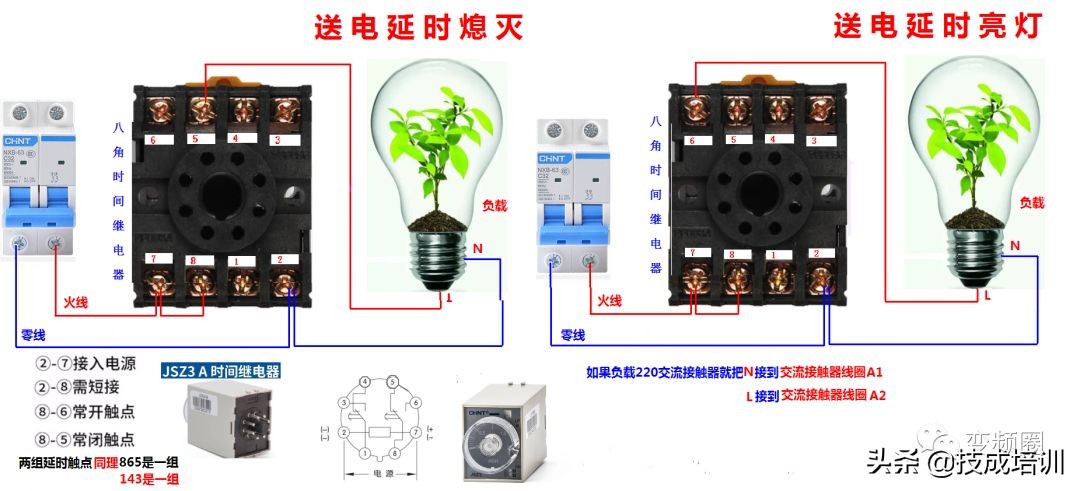

14.定时器控制灯接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

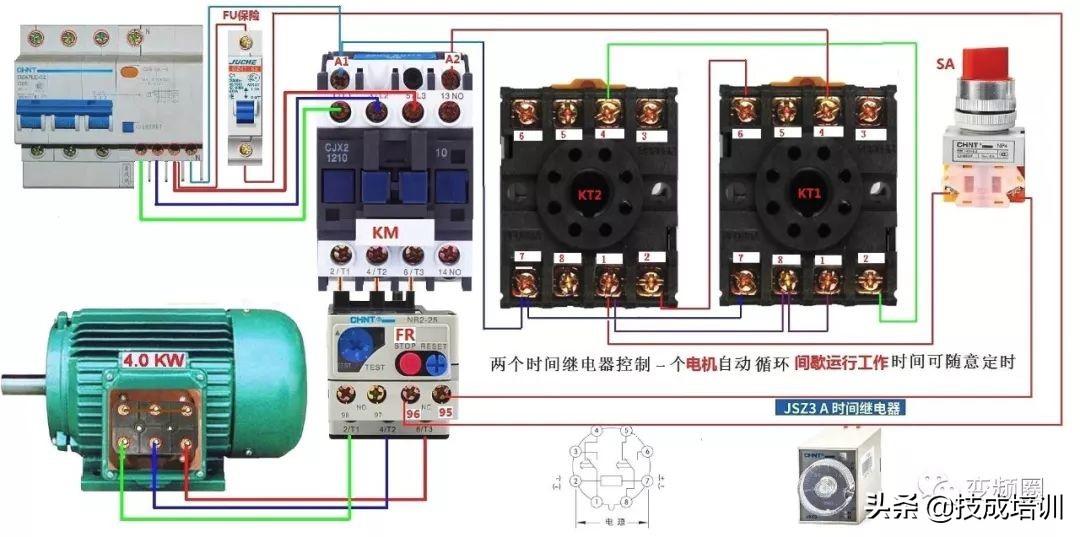

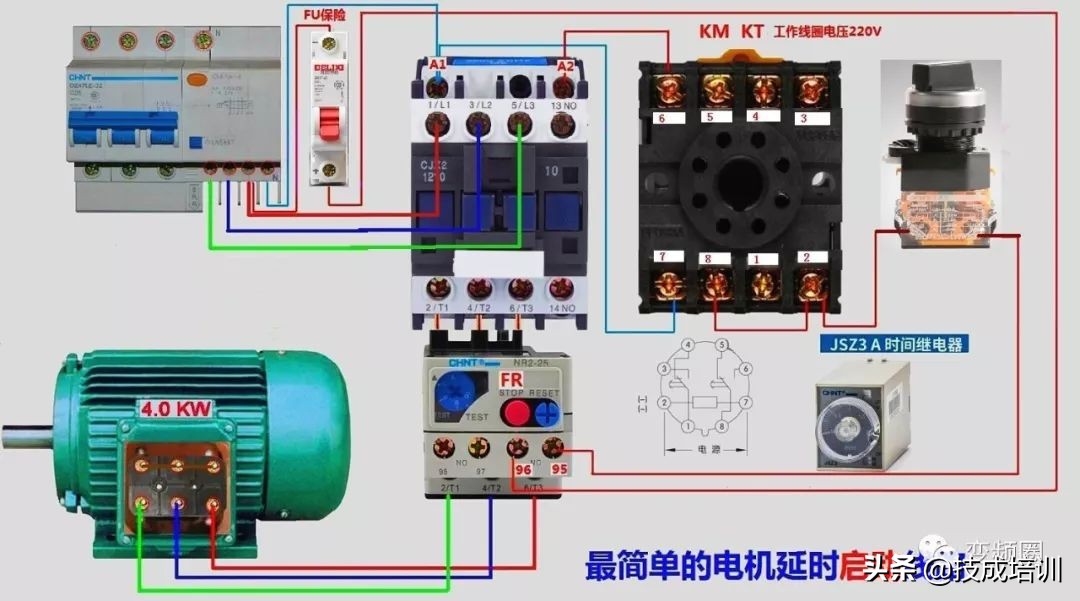

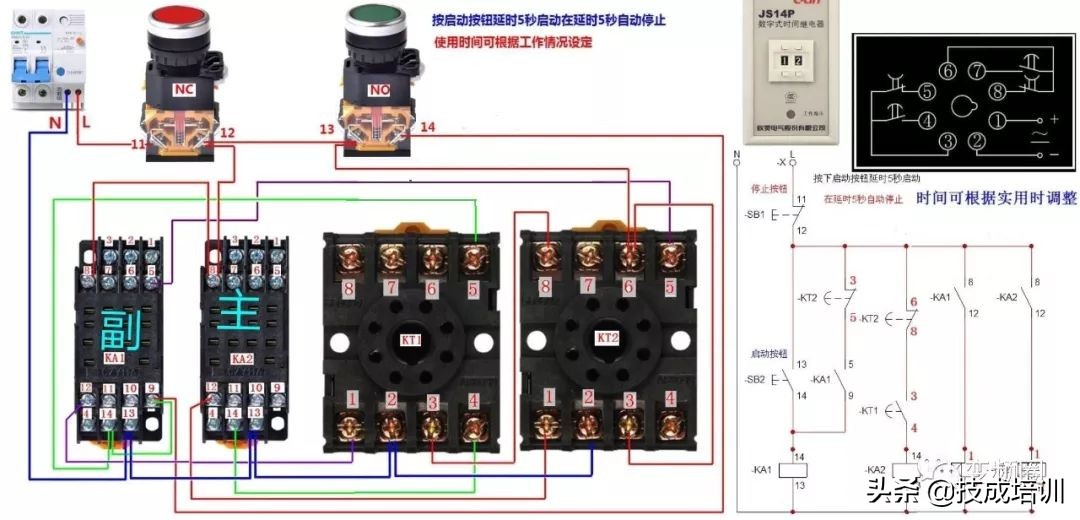

15.电机延时启停接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

16.电机延时启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

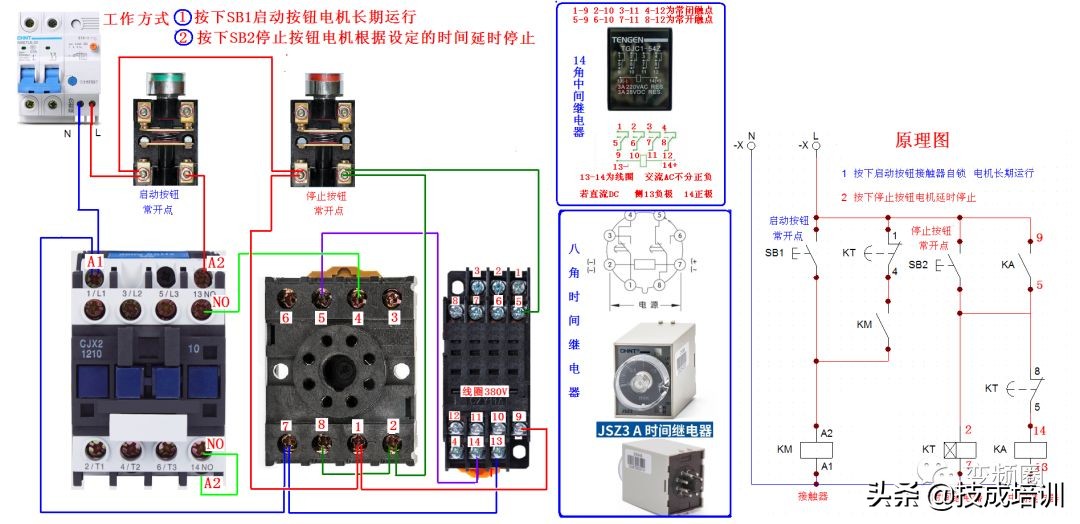

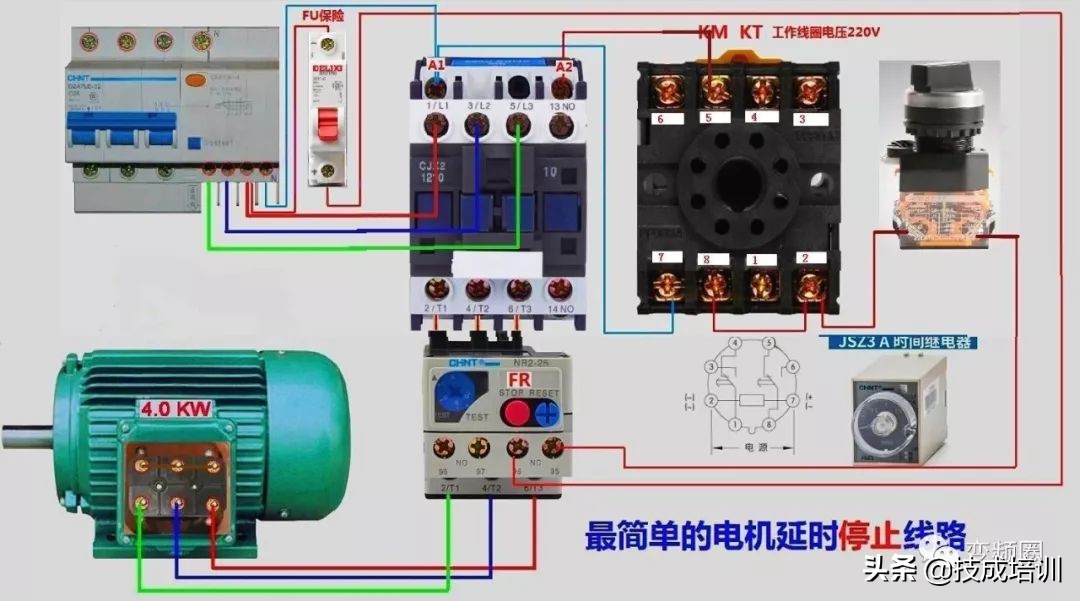

17.电机延时停止控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

18.电机点动长动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

19.电机启动延时断电控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

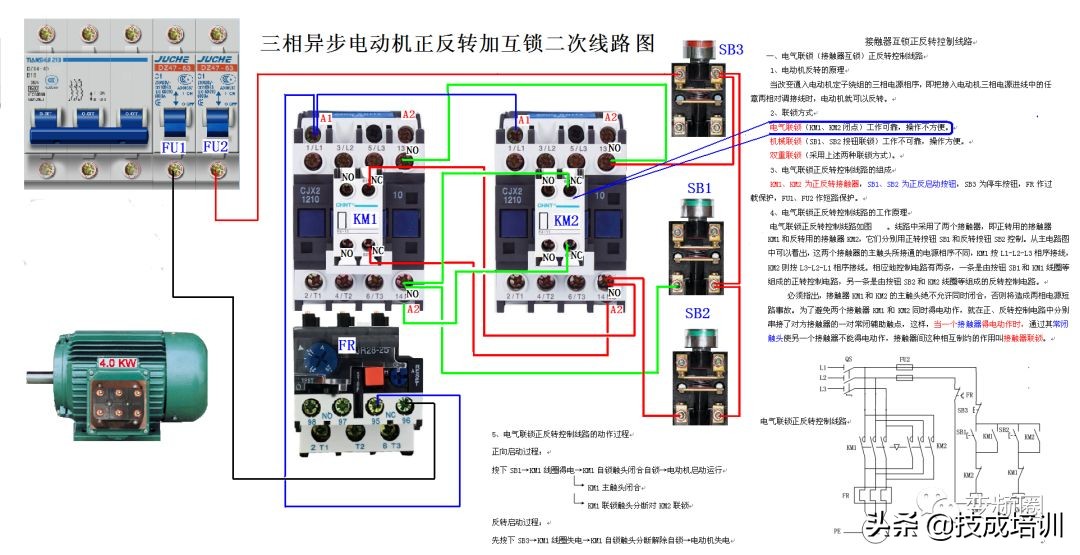

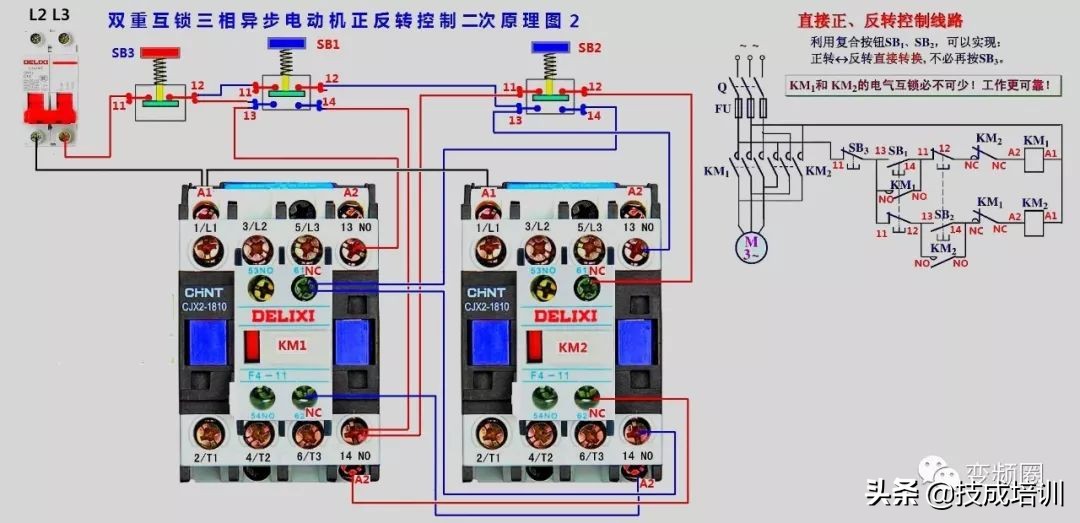

20.双重互锁的电机正反转控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

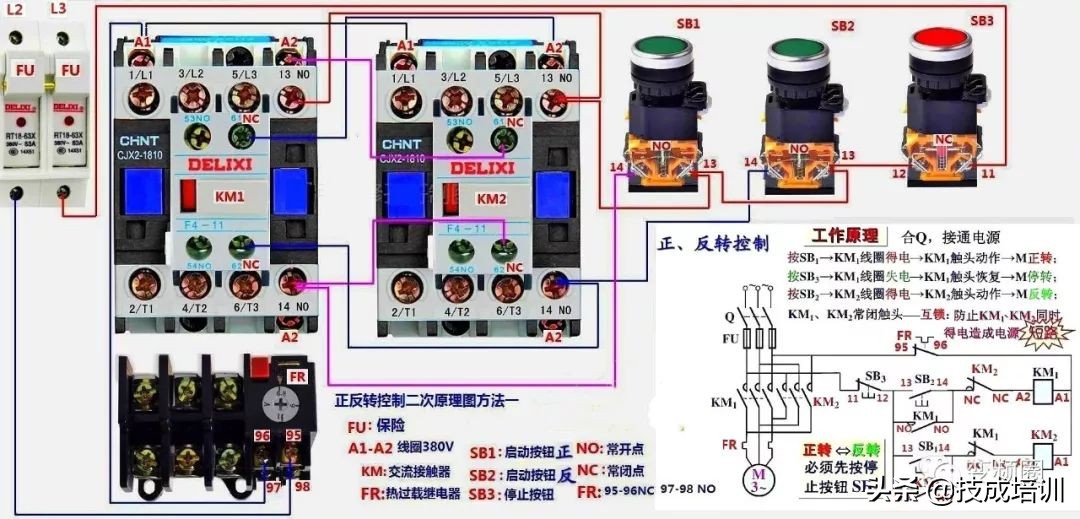

21.电机正反转控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

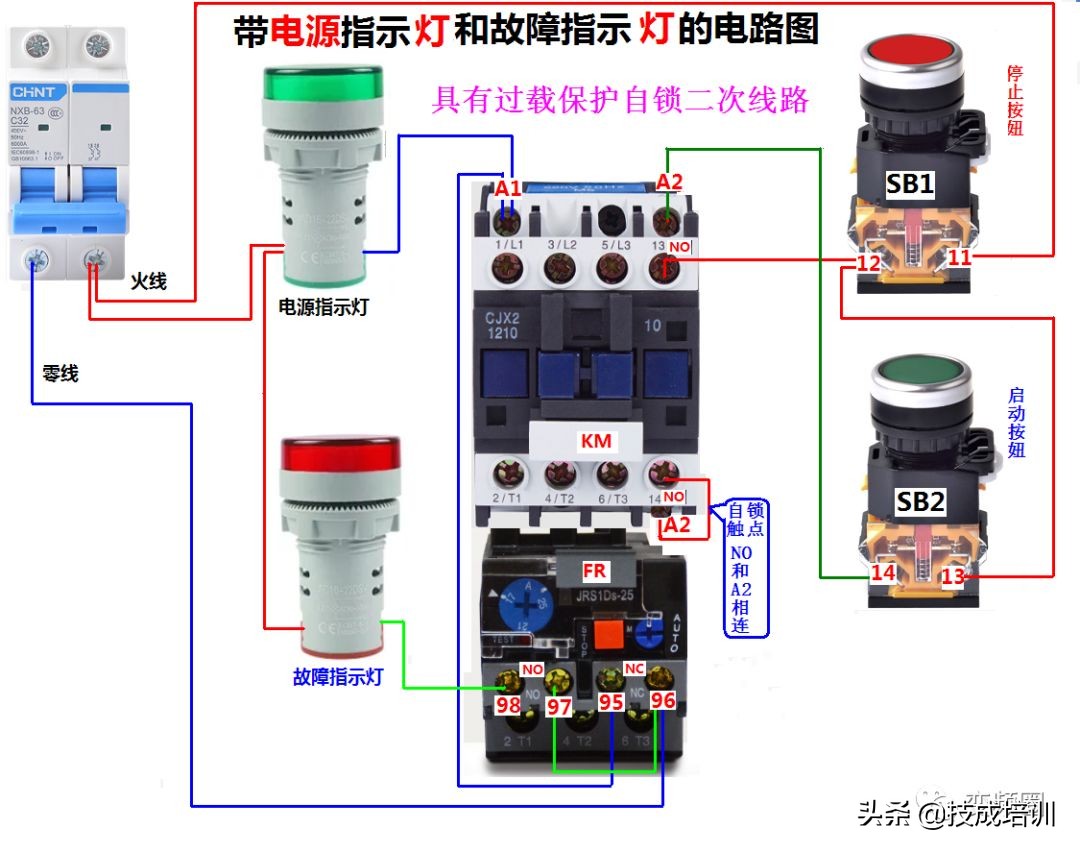

22.带电源指示灯和故障指示灯的电机控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

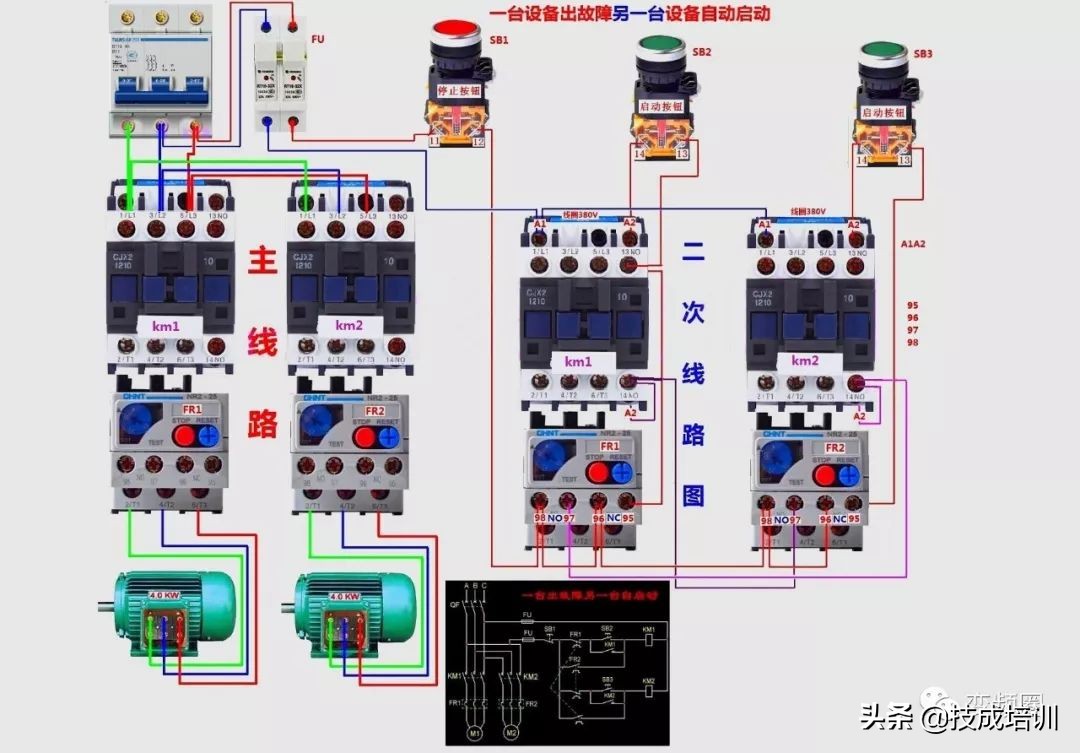

23.电机故障备份启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

24.电机自锁长动控制接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

25.电机正反转控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

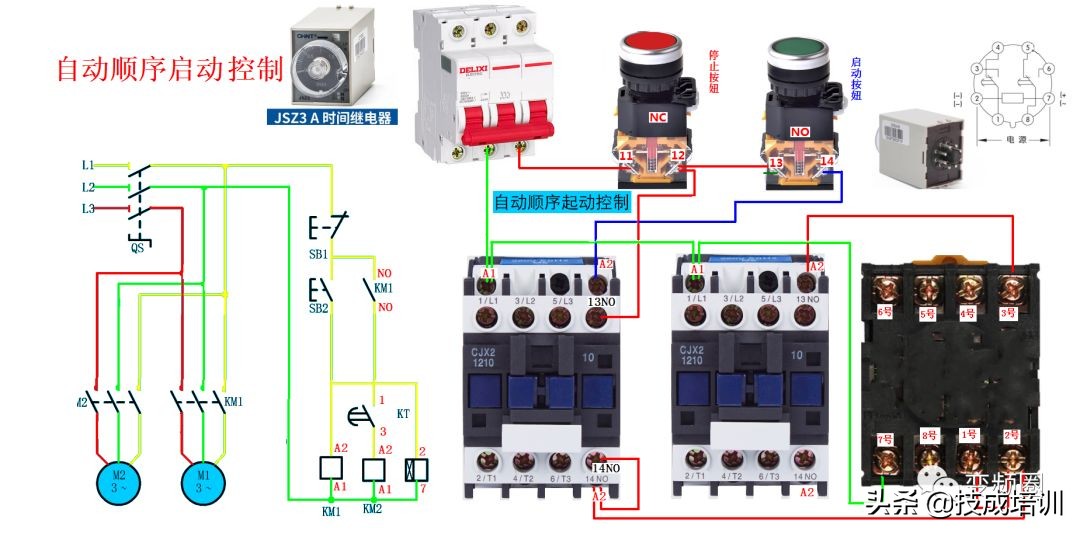

26.电机顺序启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

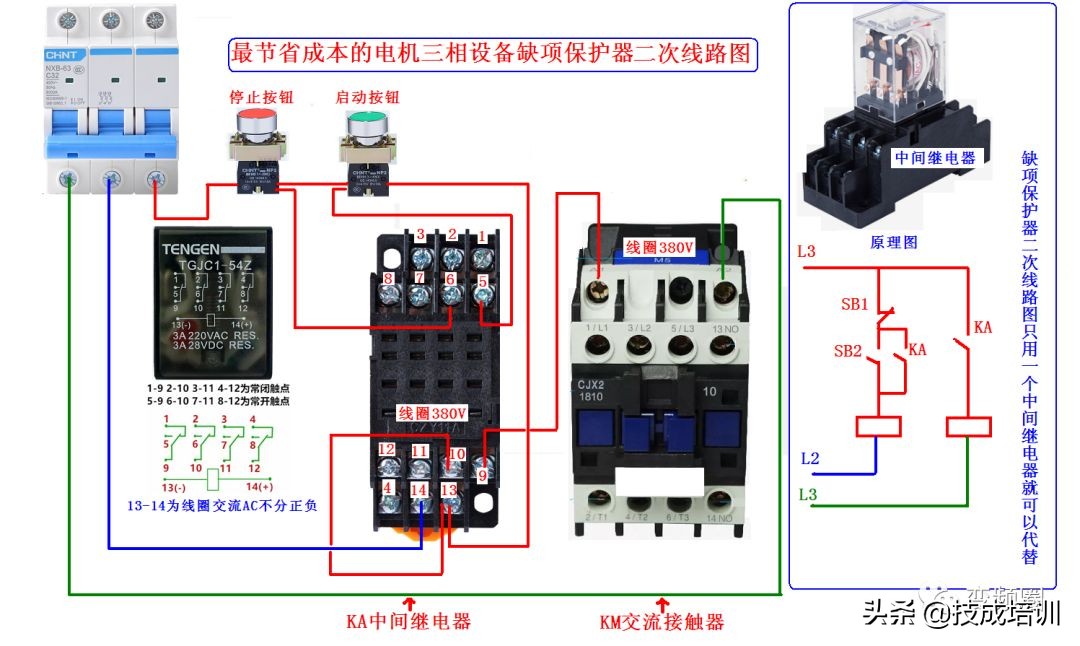

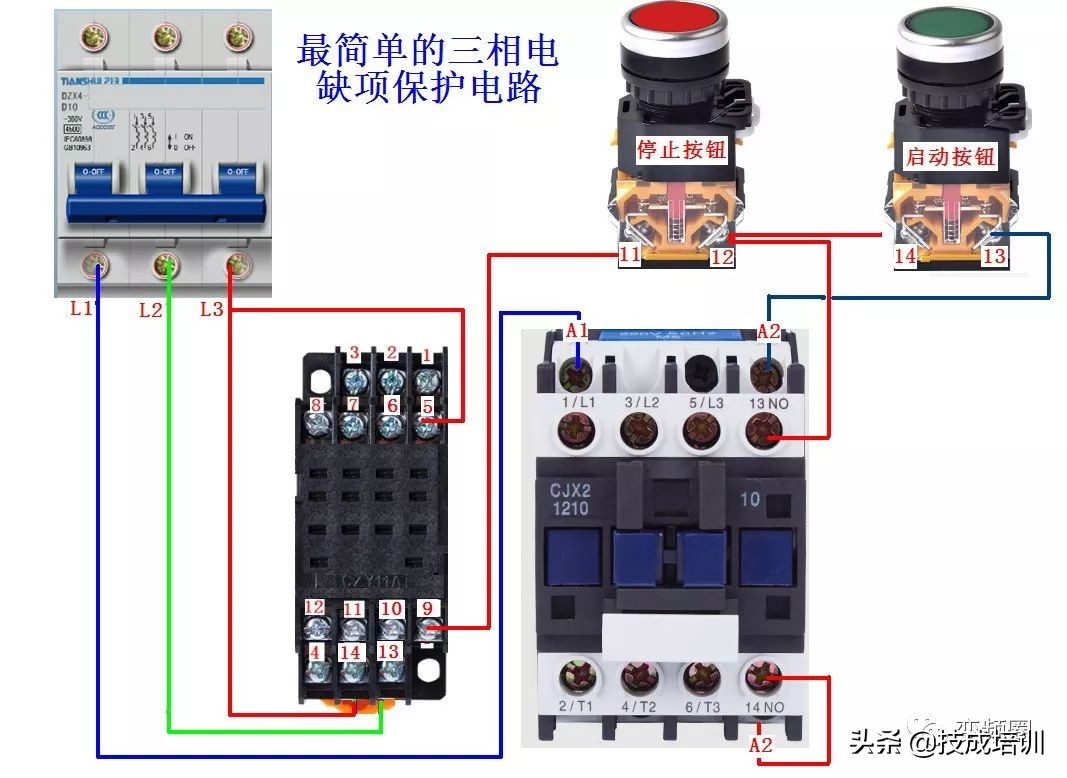

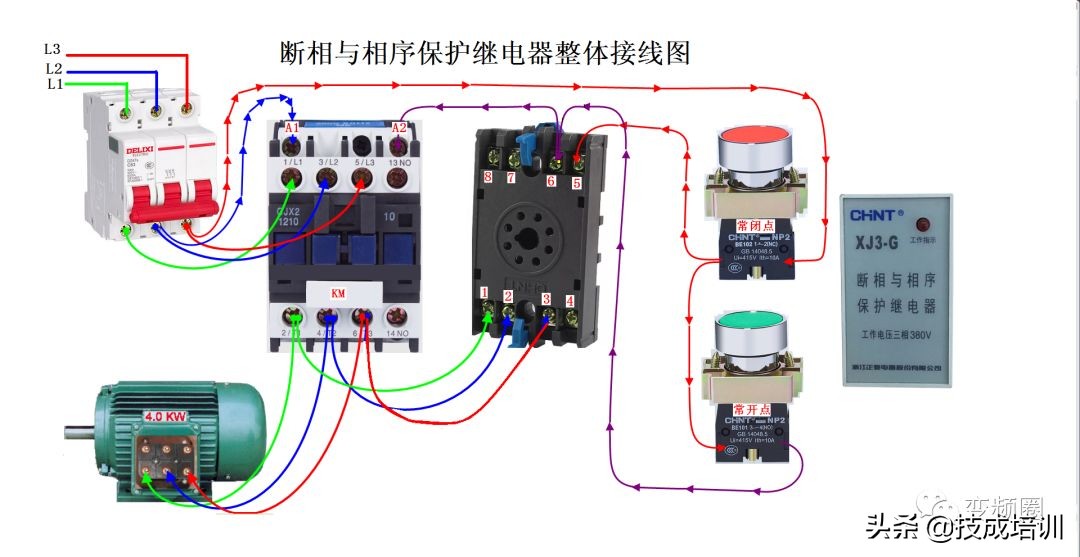

27.电机三相电缺相保护电路接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

28.光电开关控制报警接线(不安全)

配电箱接线图纸怎么看,99例电气实物接线高清彩图

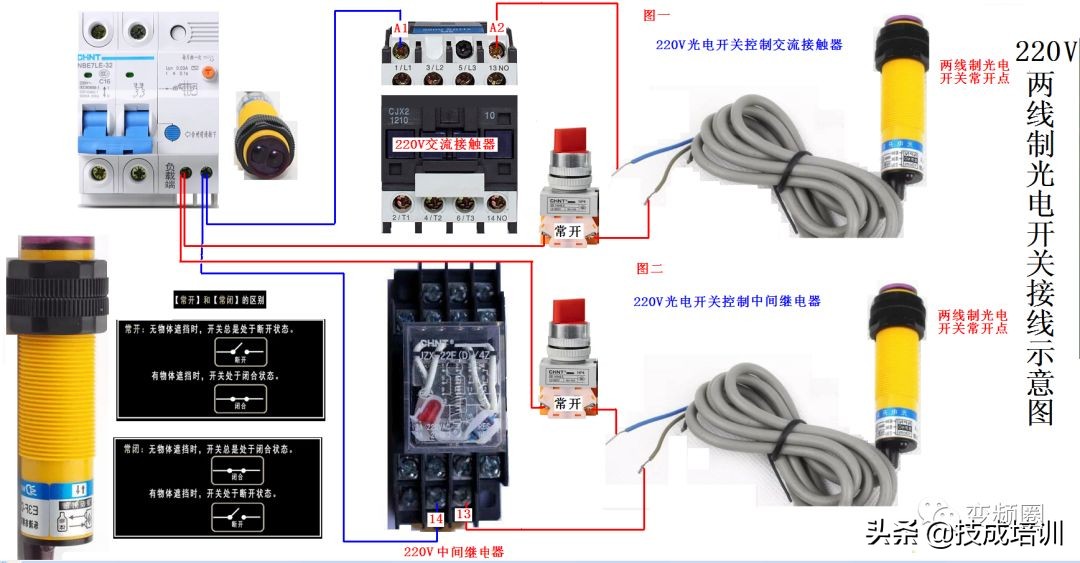

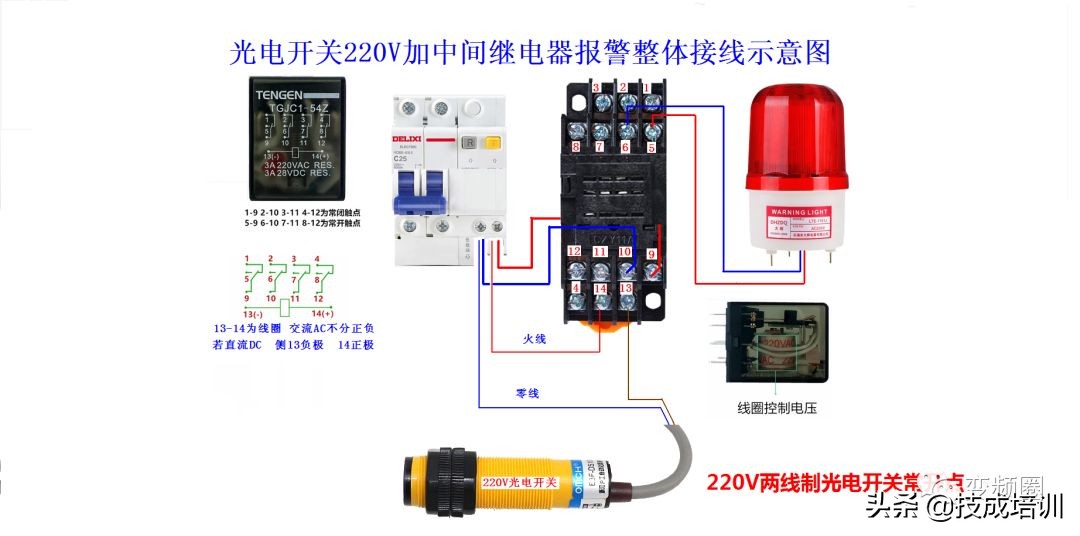

29.220V两线光电开关接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

30.相序保护器控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

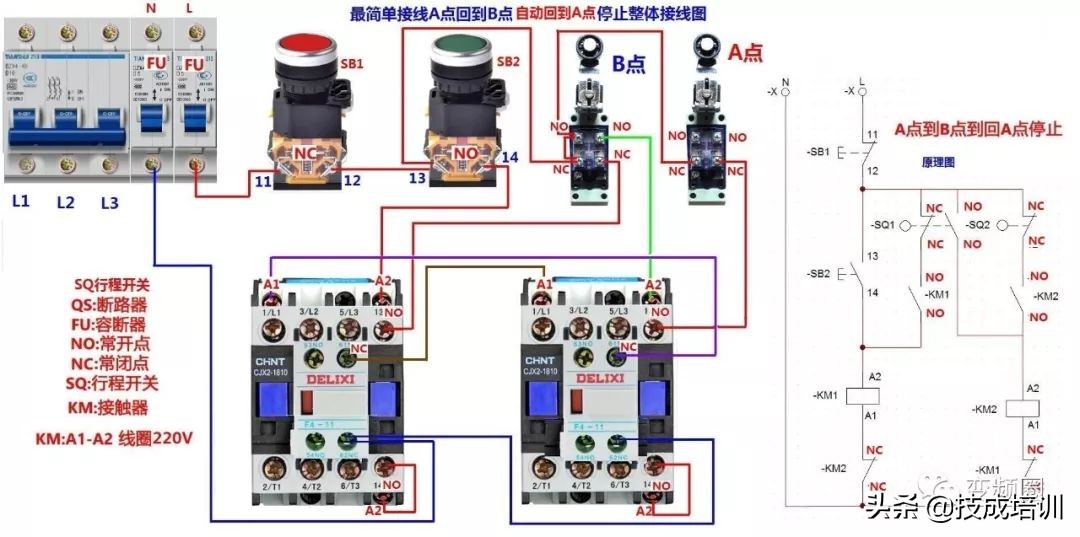

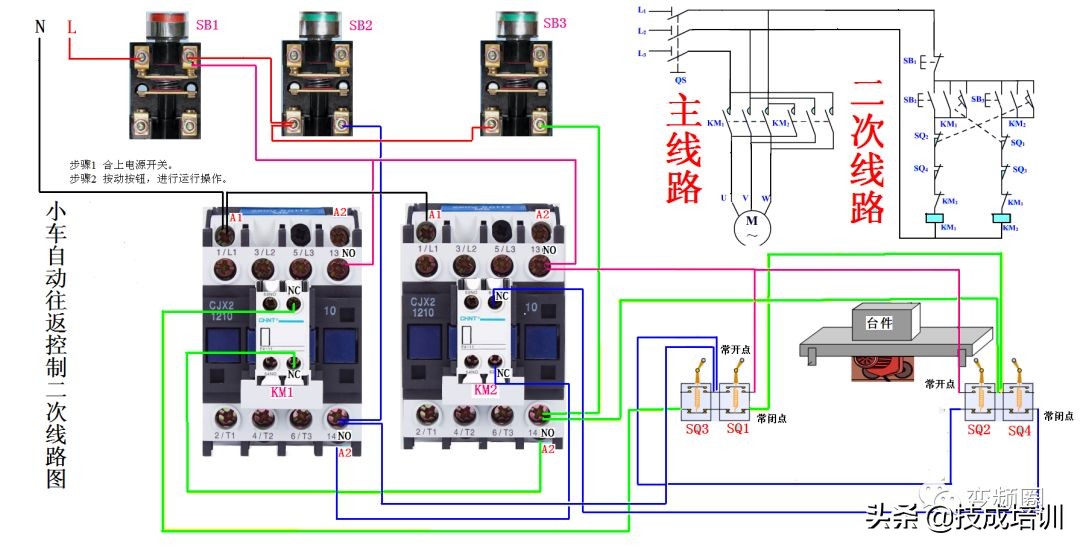

31.小车自动往返控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

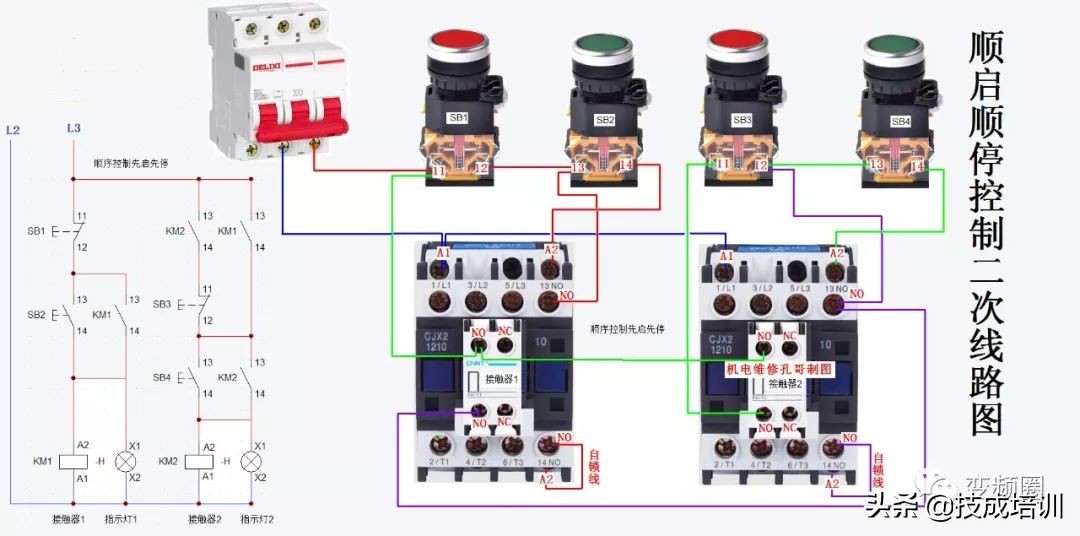

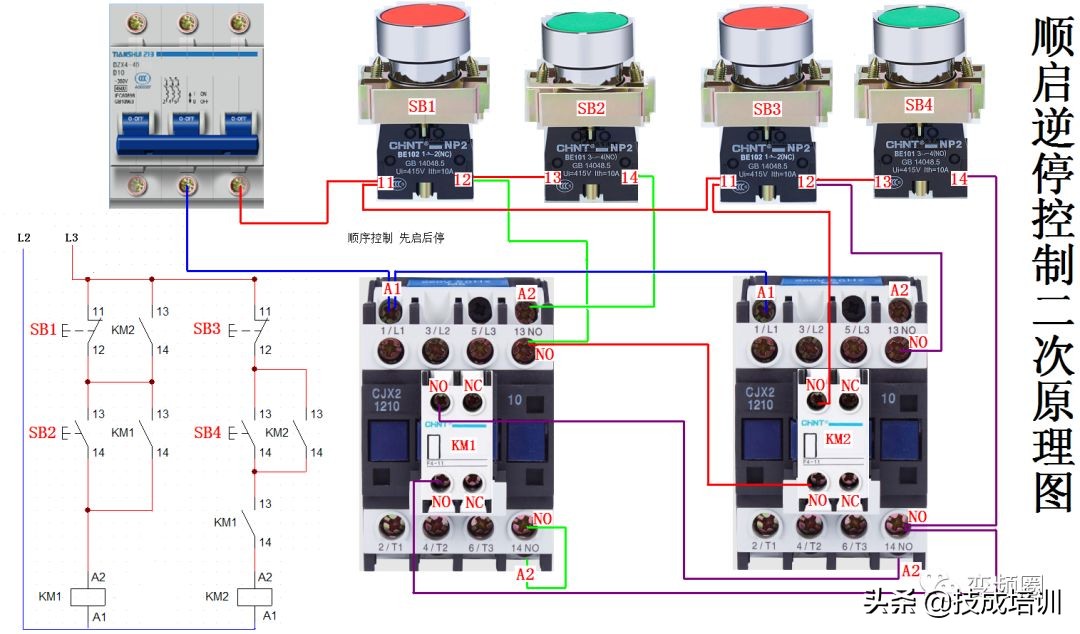

32.顺启逆停控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

33.顺启顺停控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

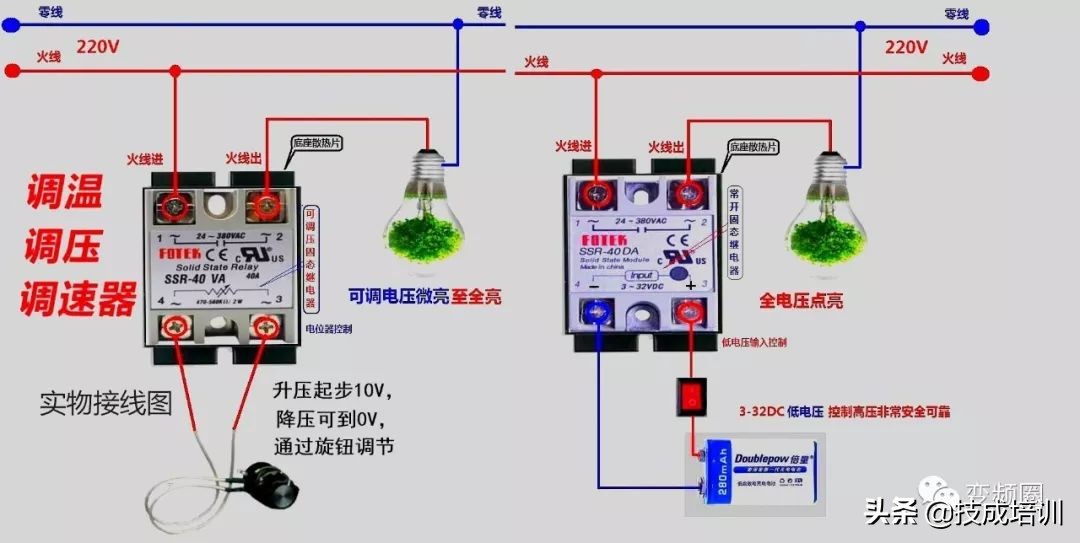

34.调温、调压、调速控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

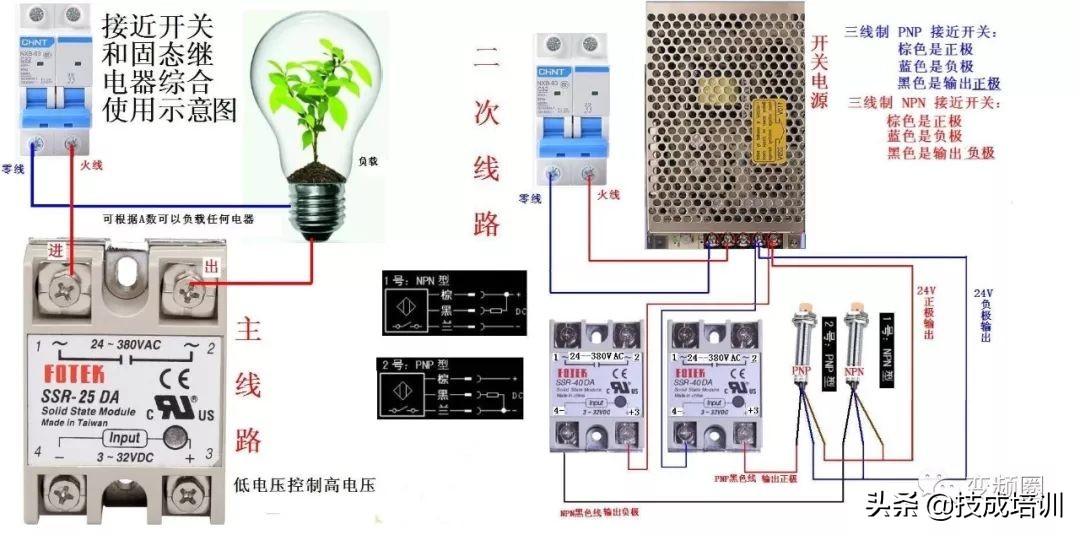

35.接近开关控制固态继电器接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

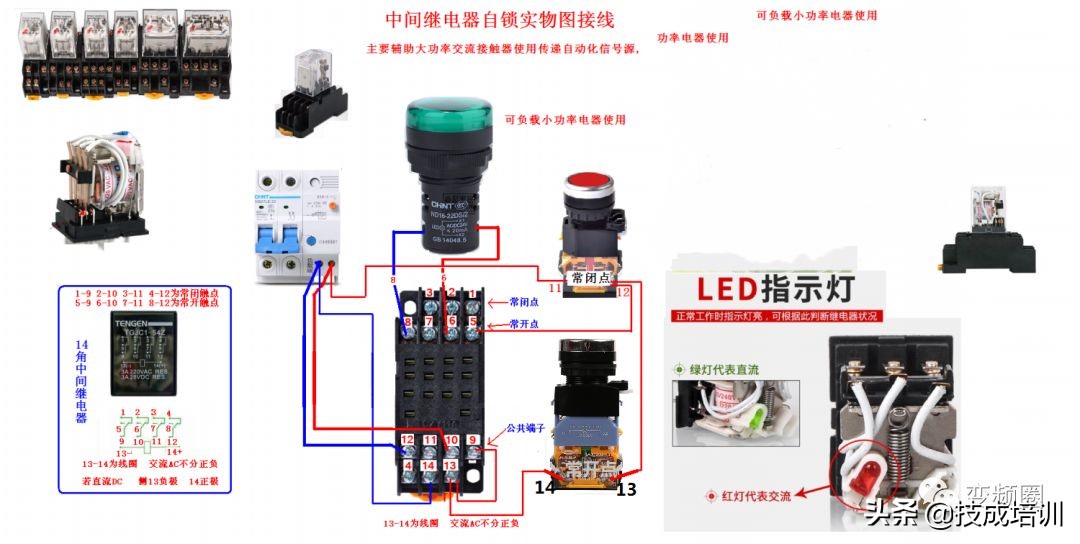

36.中间继电器自锁控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

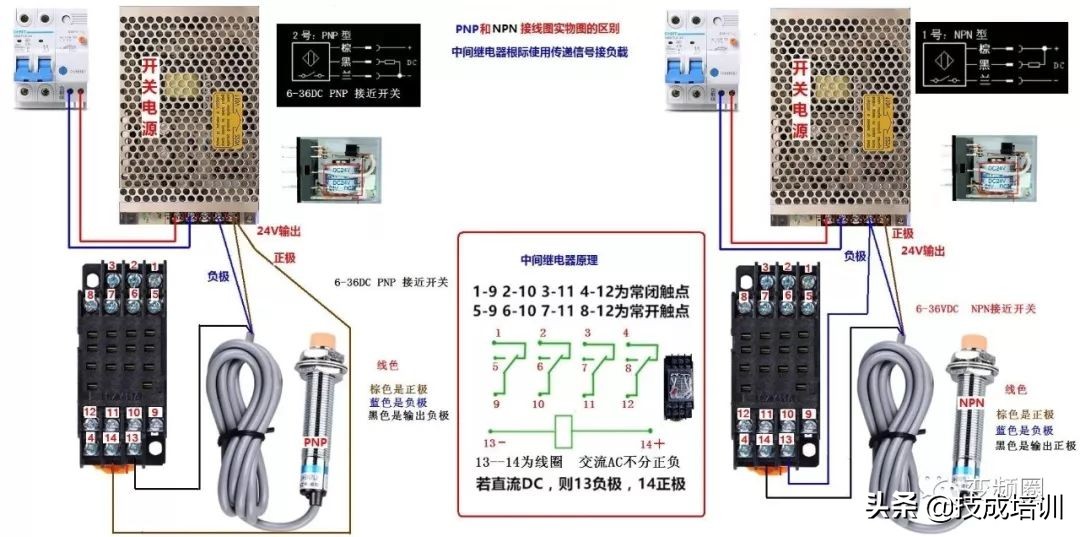

37.接近开关控制中间继电器接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

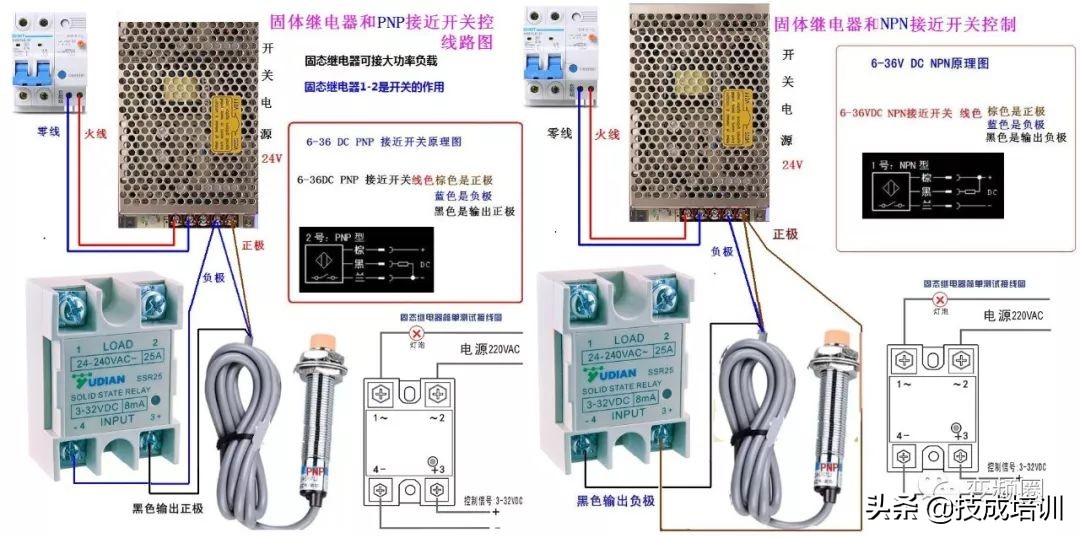

38.PNP接近开关控制固态继电器接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

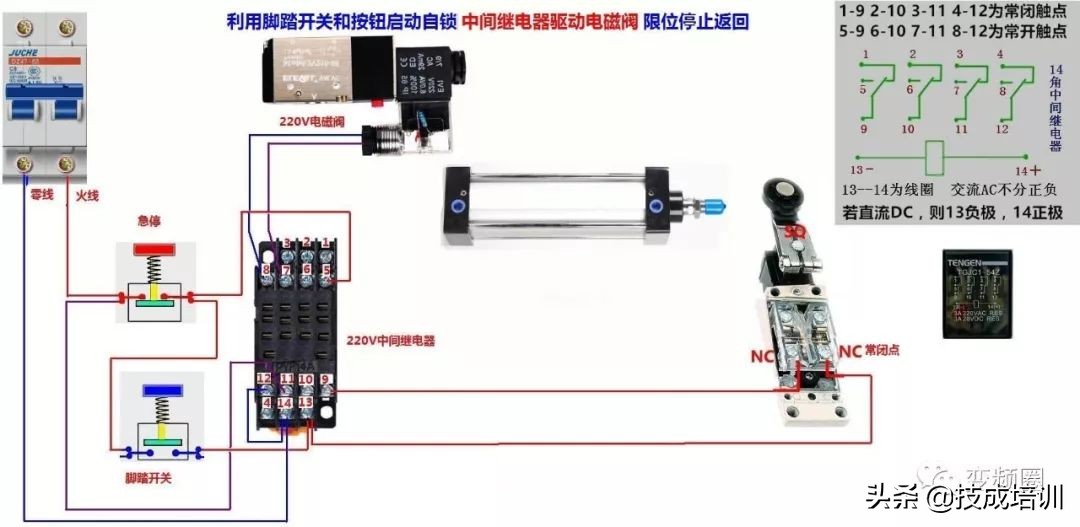

39.开关自锁启动到位停止气缸控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

40.中间继电器控制缺相保护接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

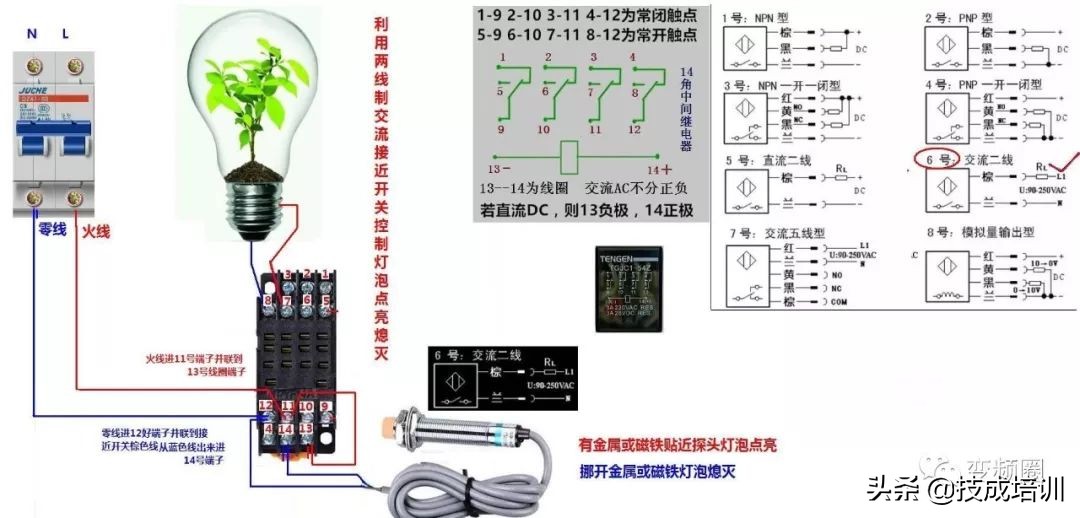

41.接近开关控制灯接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

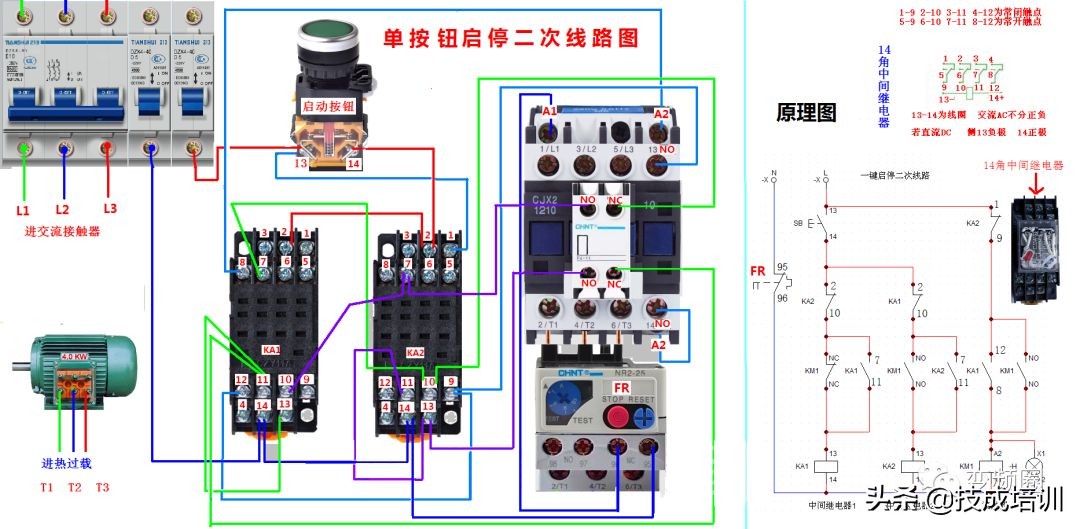

42.中间继电器式单按钮启停控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

43.液位控制器控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

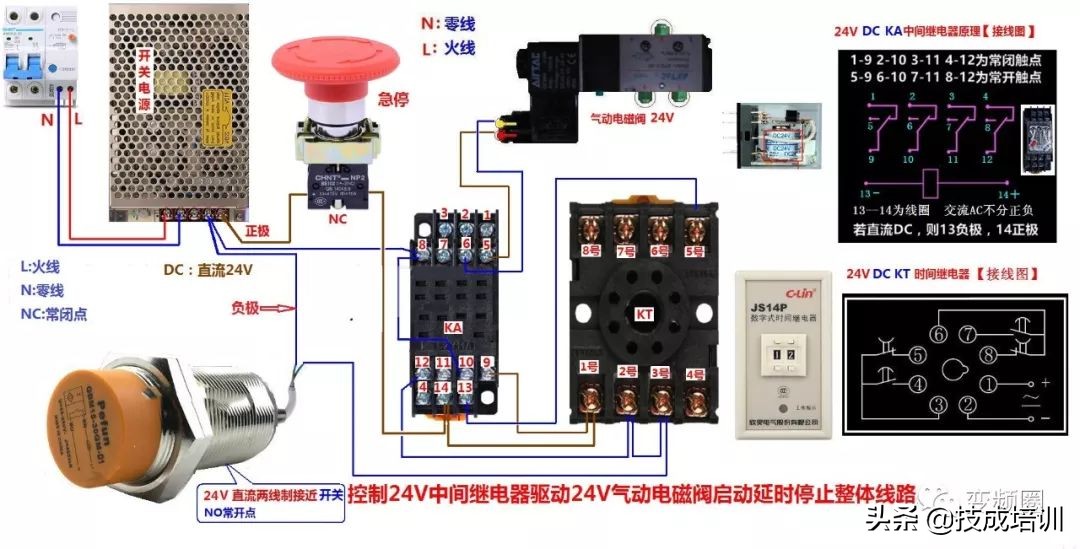

44.24V控制启动延时断电

配电箱接线图纸怎么看,99例电气实物接线高清彩图

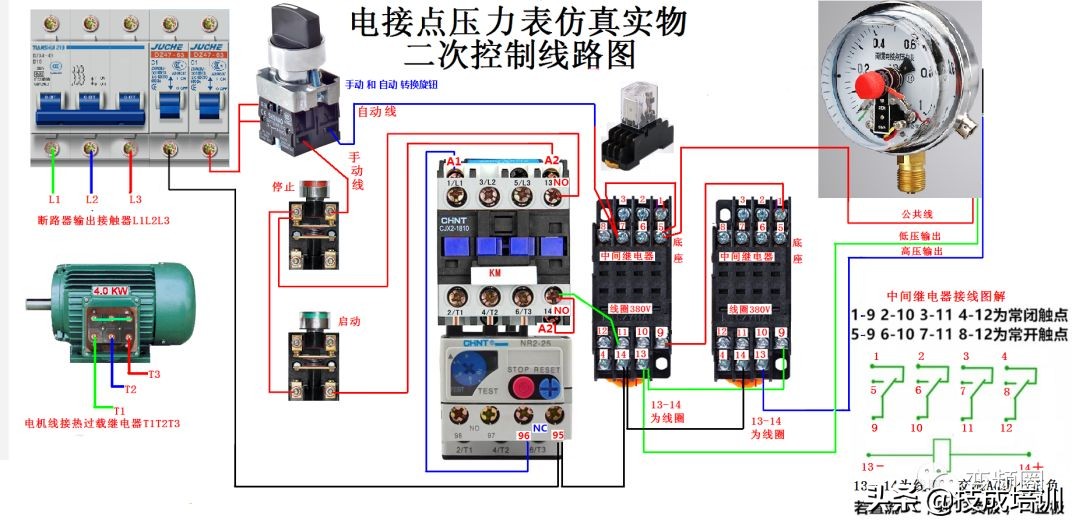

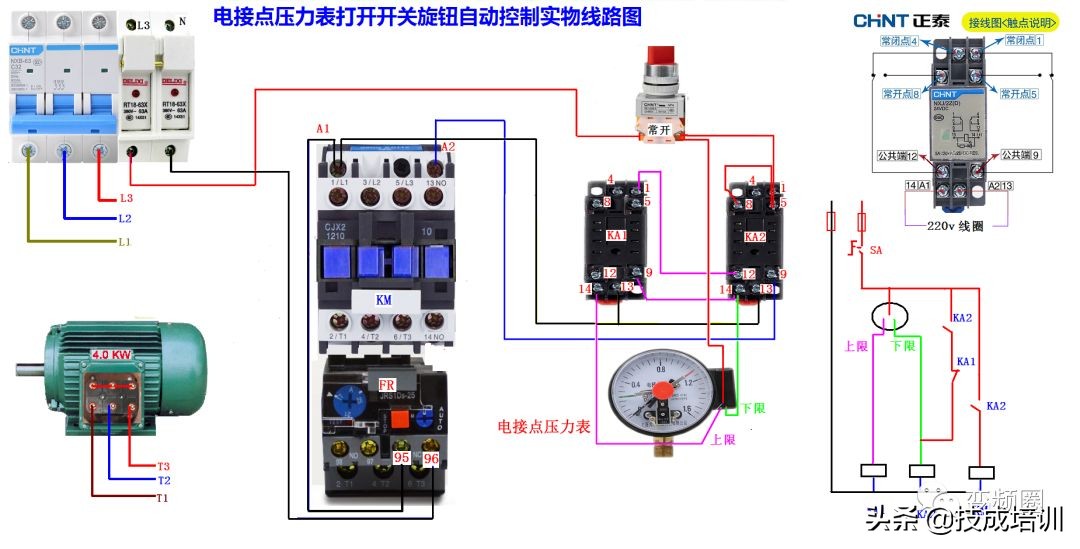

45.电接点压力表接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

46.电接点压力表接线2

配电箱接线图纸怎么看,99例电气实物接线高清彩图

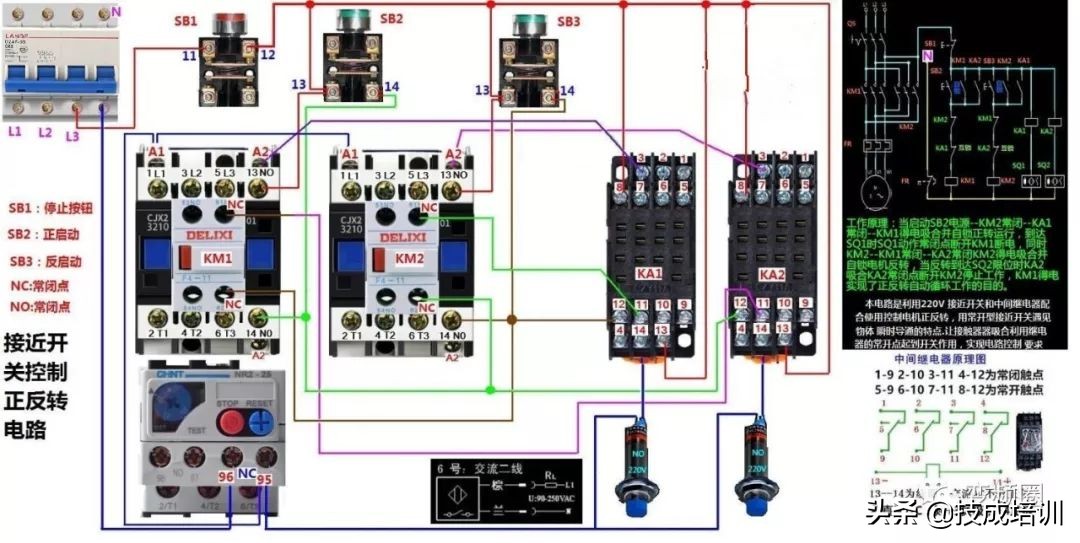

47.接近开关控制电机正反转

配电箱接线图纸怎么看,99例电气实物接线高清彩图

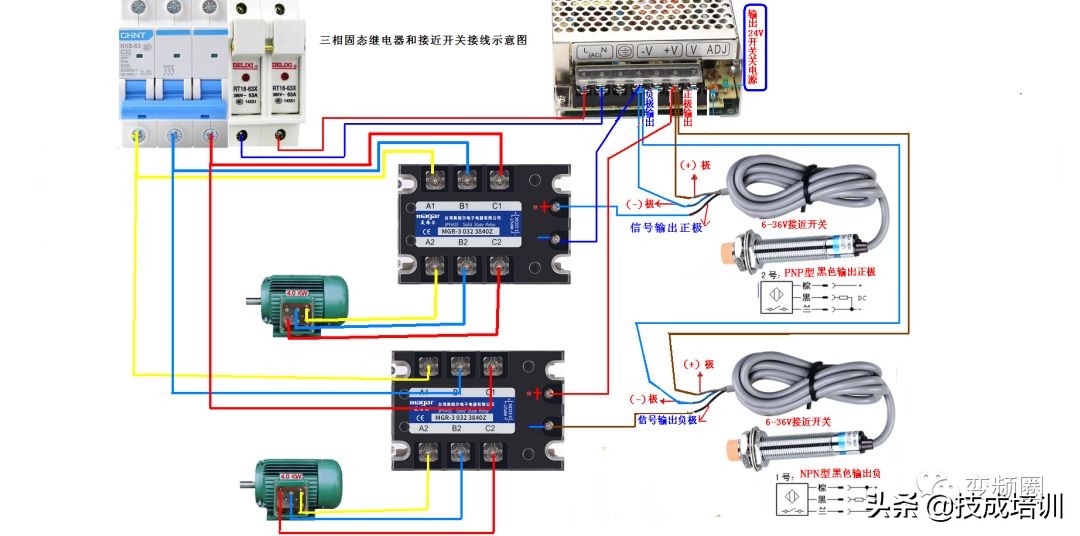

48.三相固态继电器控制电机接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

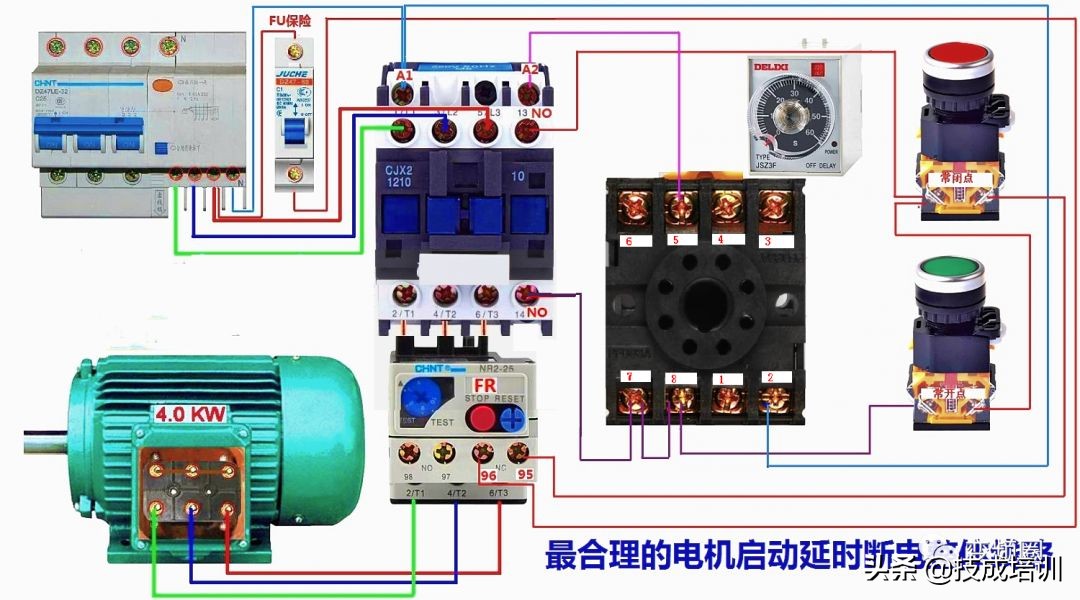

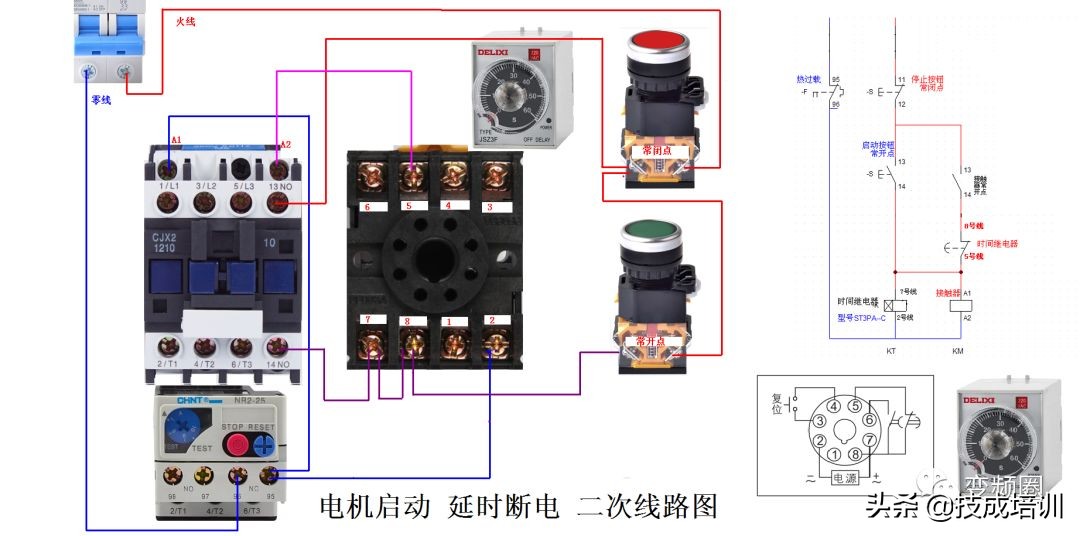

49.电机启动延时断电控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

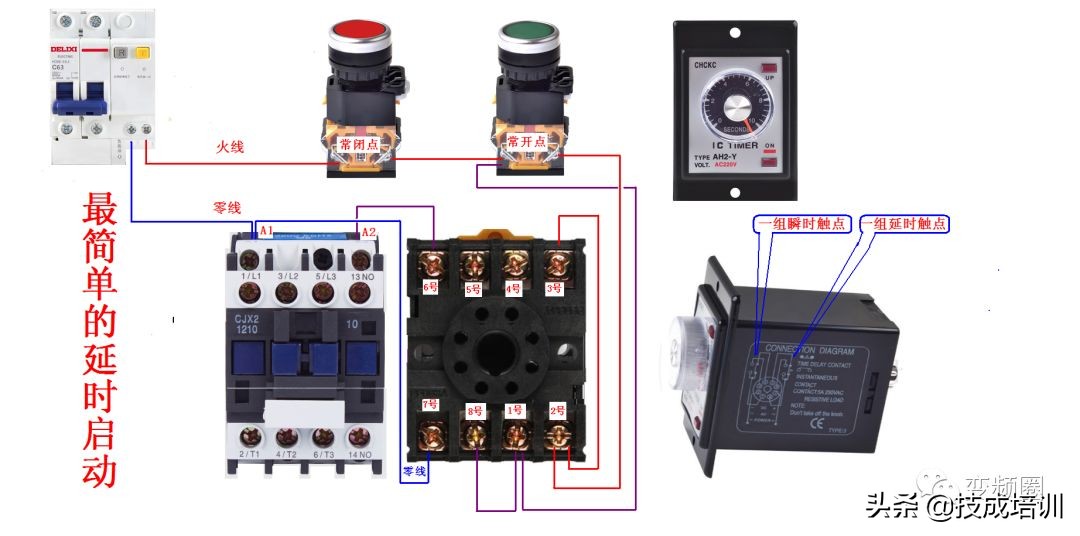

50.简单的延时启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

51.电机长动及延时断电控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

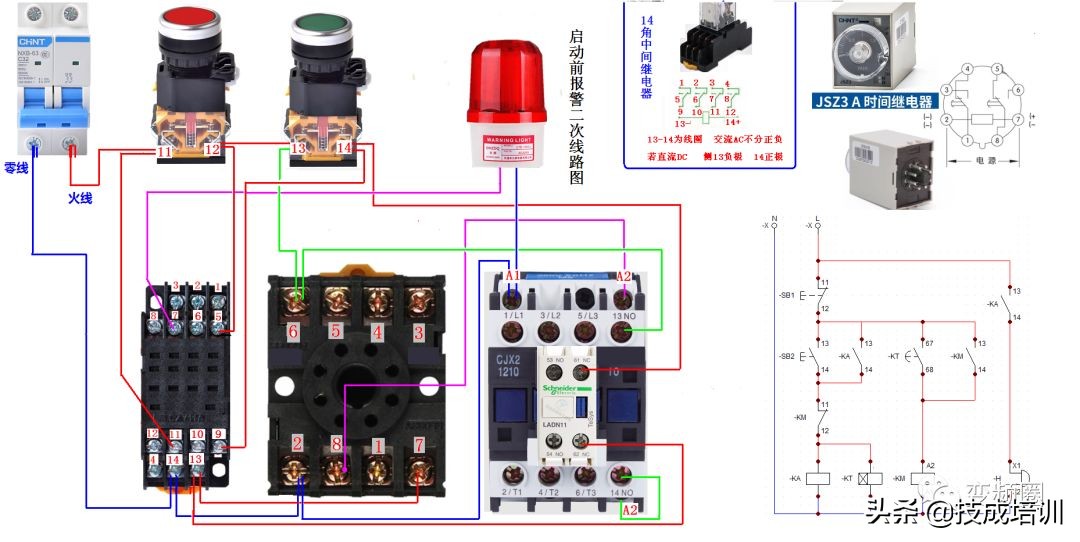

52.电机启动前报警控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

53.电机接触器自锁控制加指示灯

配电箱接线图纸怎么看,99例电气实物接线高清彩图

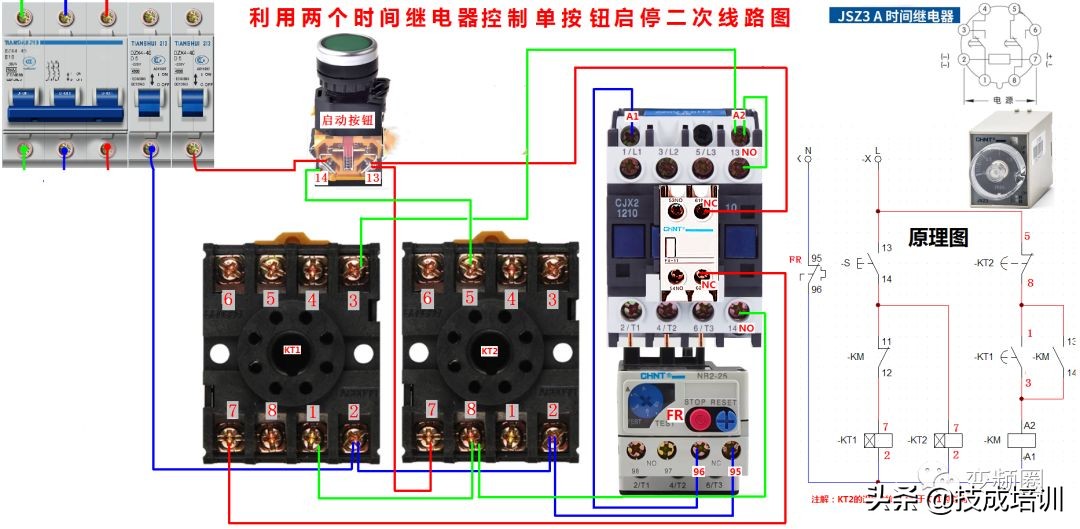

54.时间继电器控制单按钮启停接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

55.简单的电机正反转控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

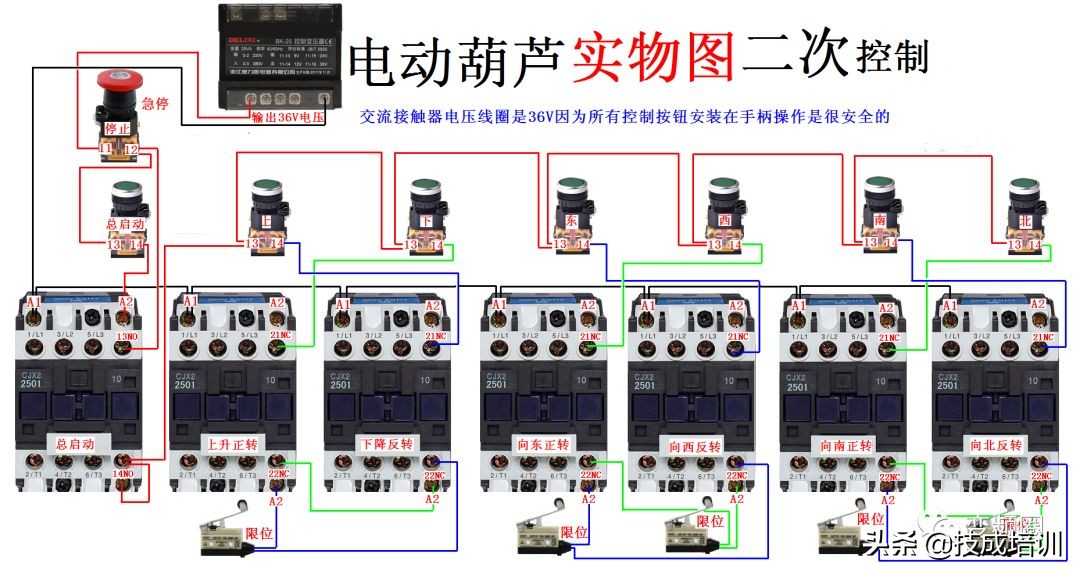

56.电动葫芦控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

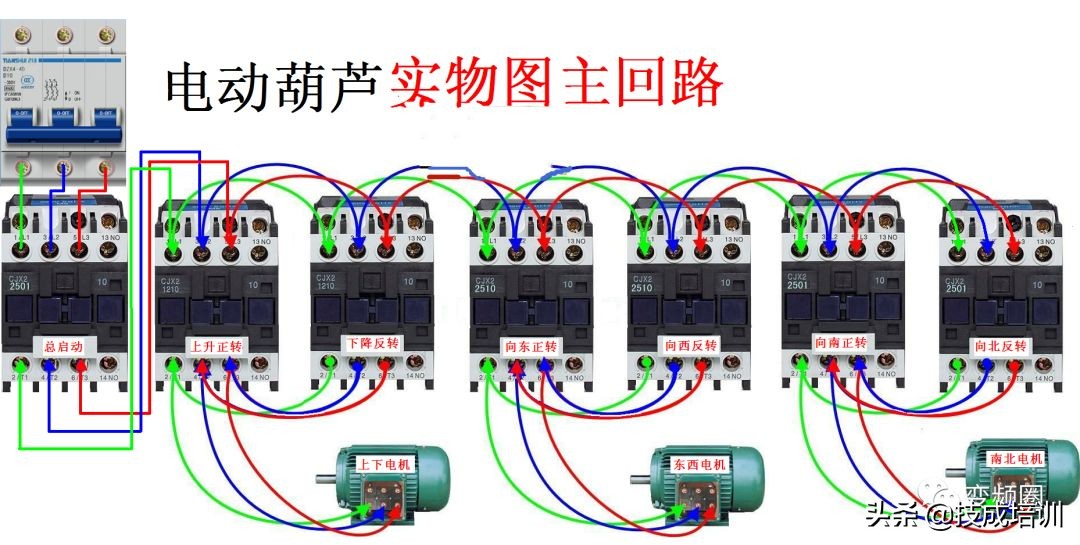

57.电动葫芦主回路

配电箱接线图纸怎么看,99例电气实物接线高清彩图

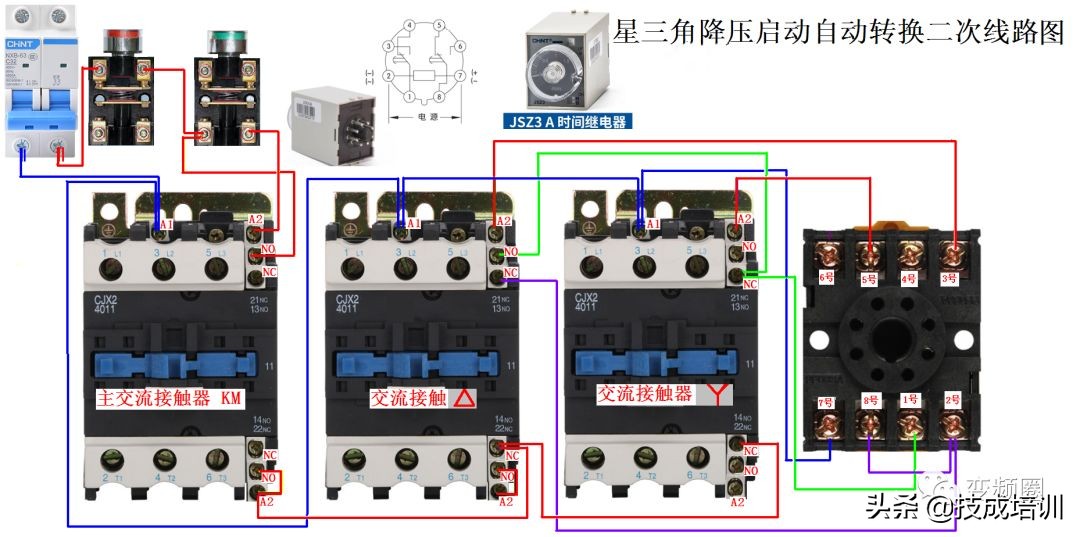

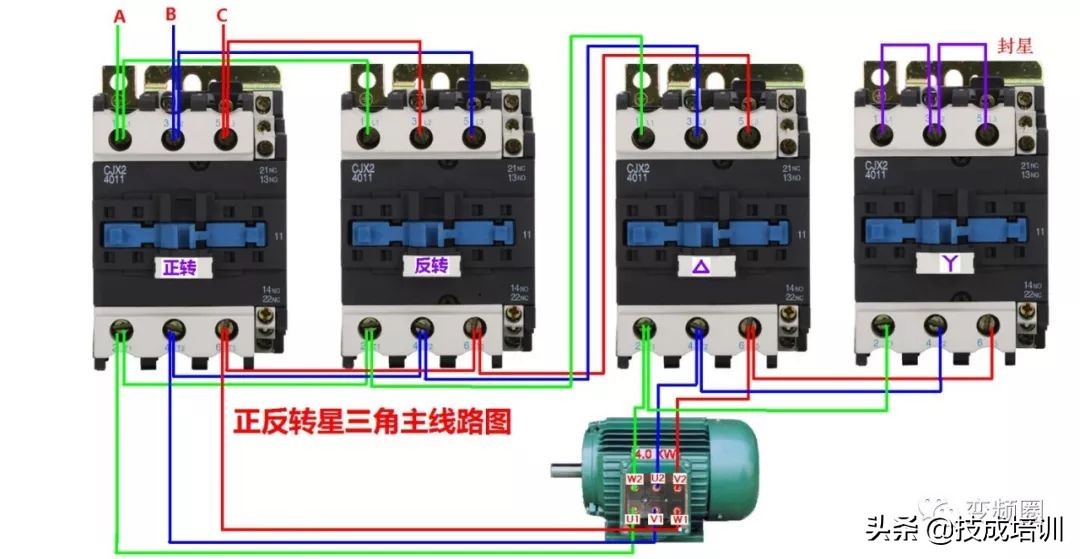

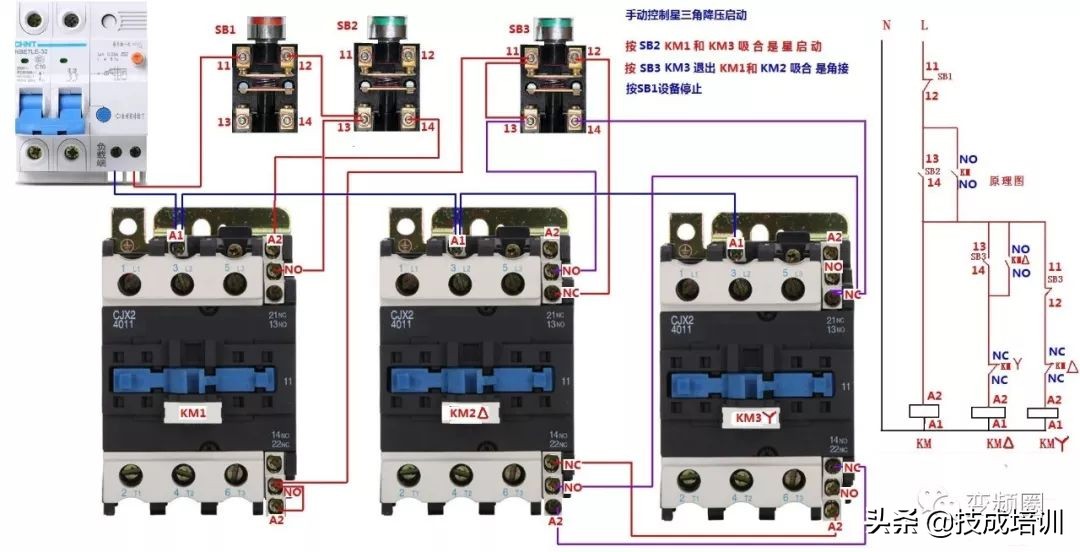

58.电机星三角启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

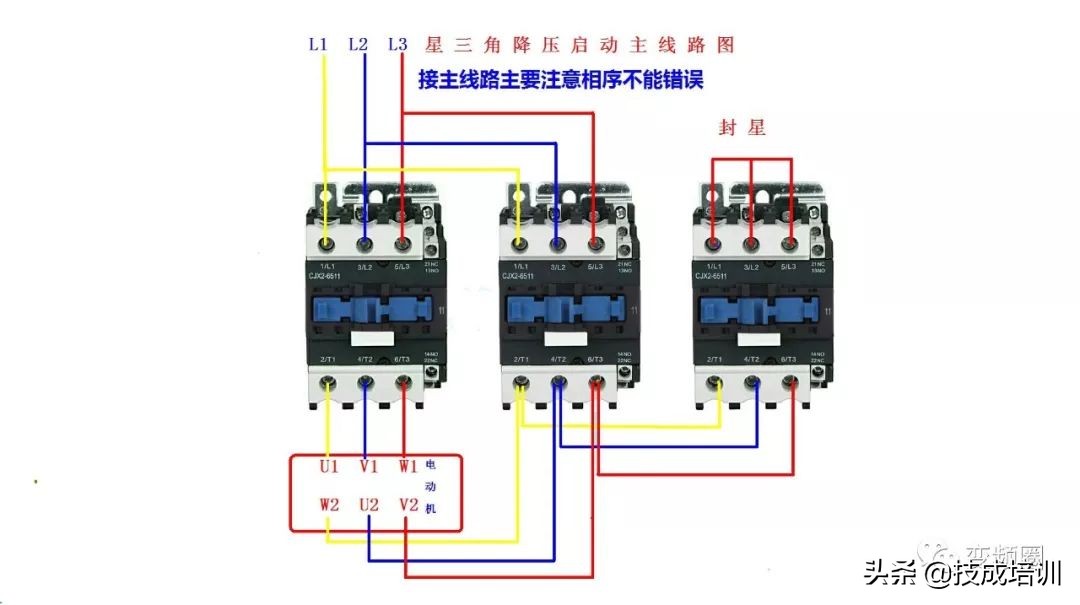

59.电机星三角启动主回路接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

60.电机星三角启动手动延时接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

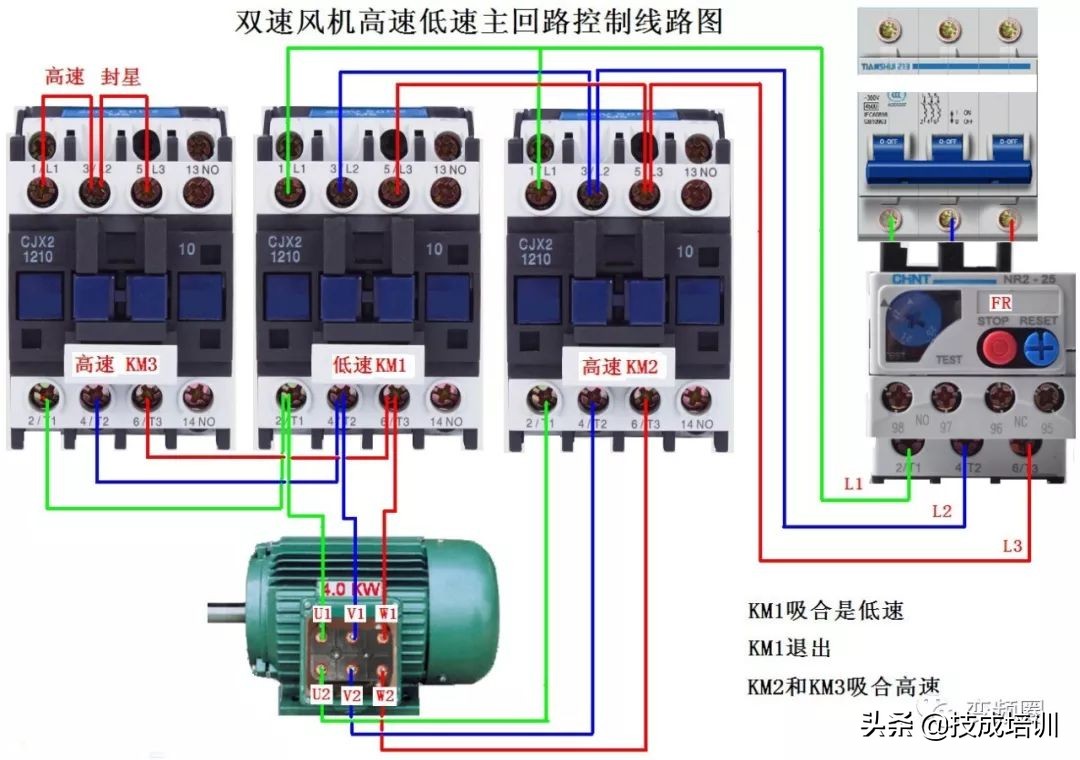

61.双速风机主回路接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

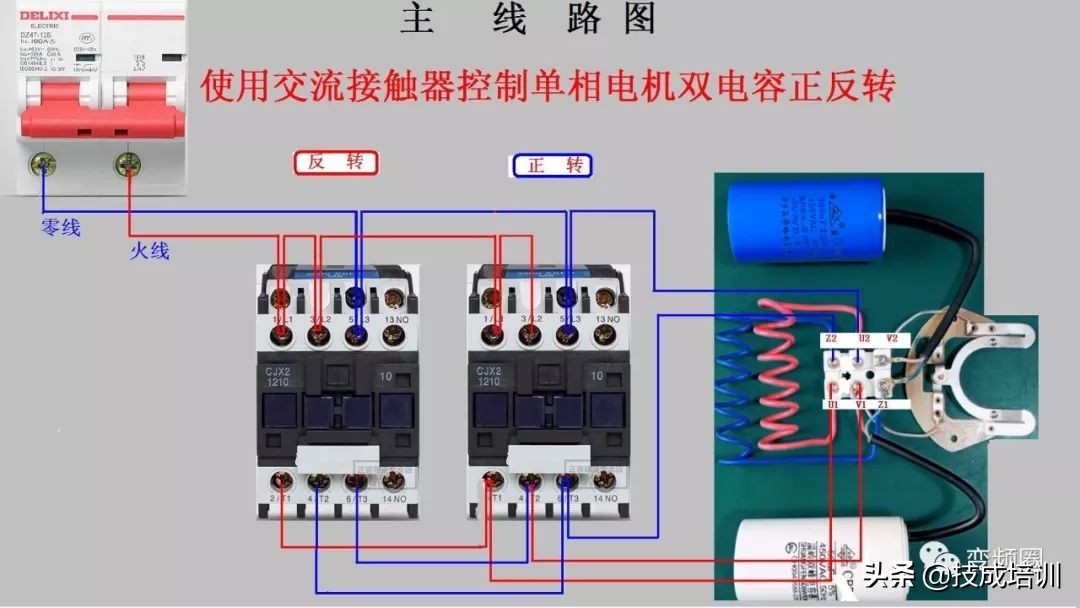

62.单相电机双电容正反转控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

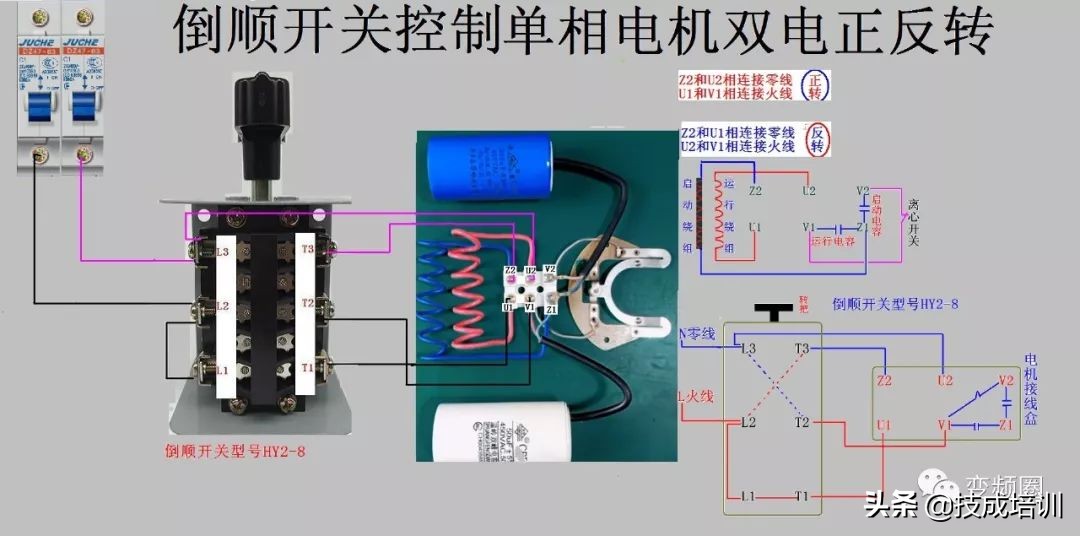

63.倒顺开关控制单相电机正反转

配电箱接线图纸怎么看,99例电气实物接线高清彩图

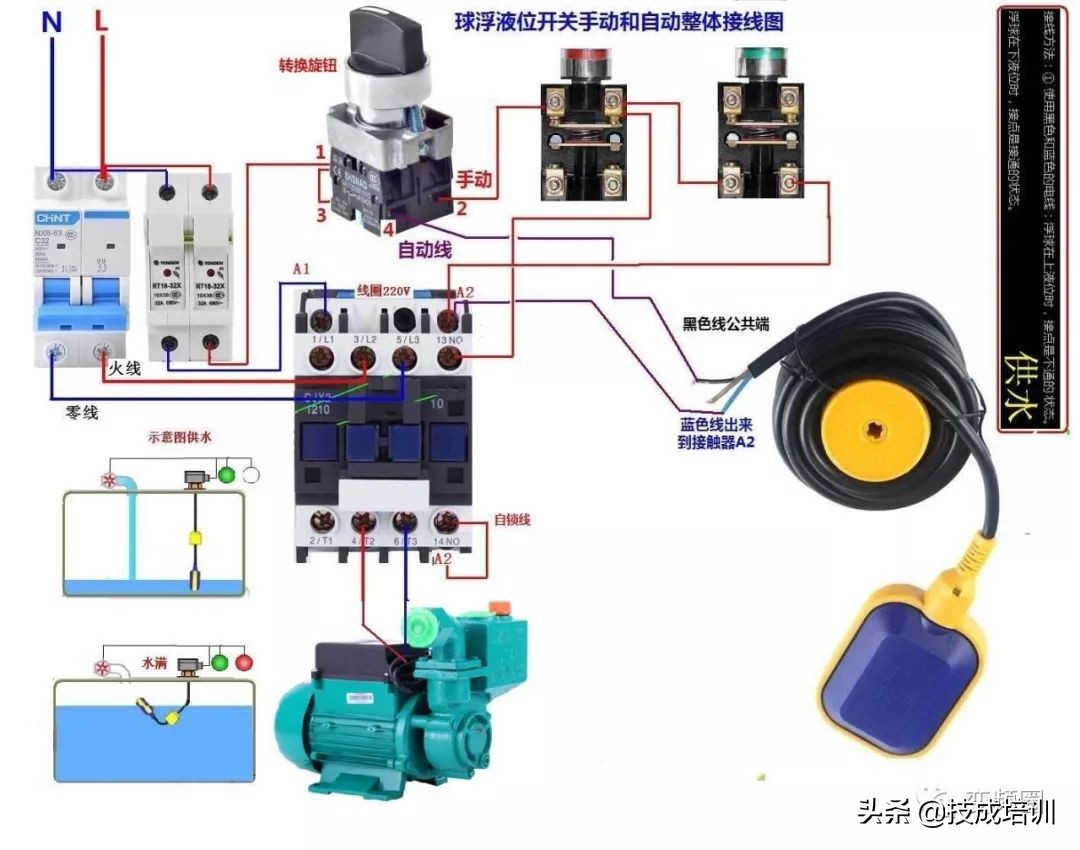

64.浮球开关液位控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

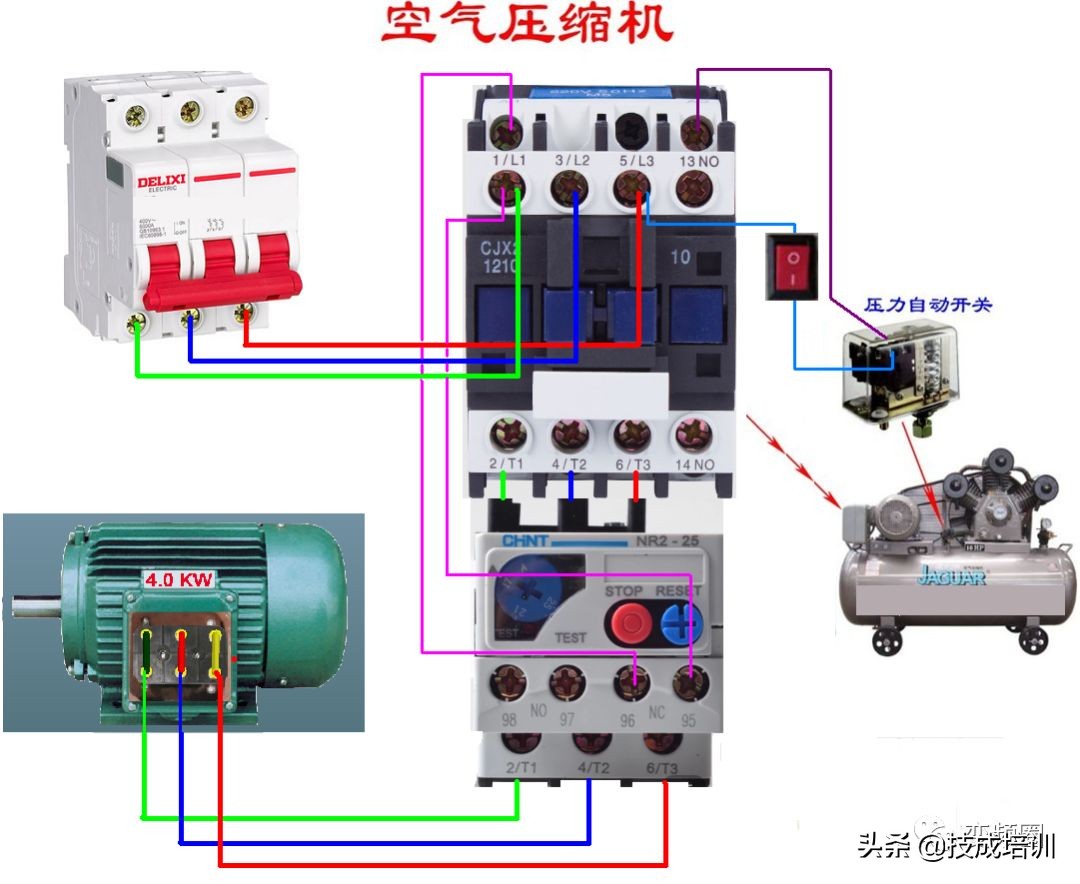

65.空压机压力保护控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

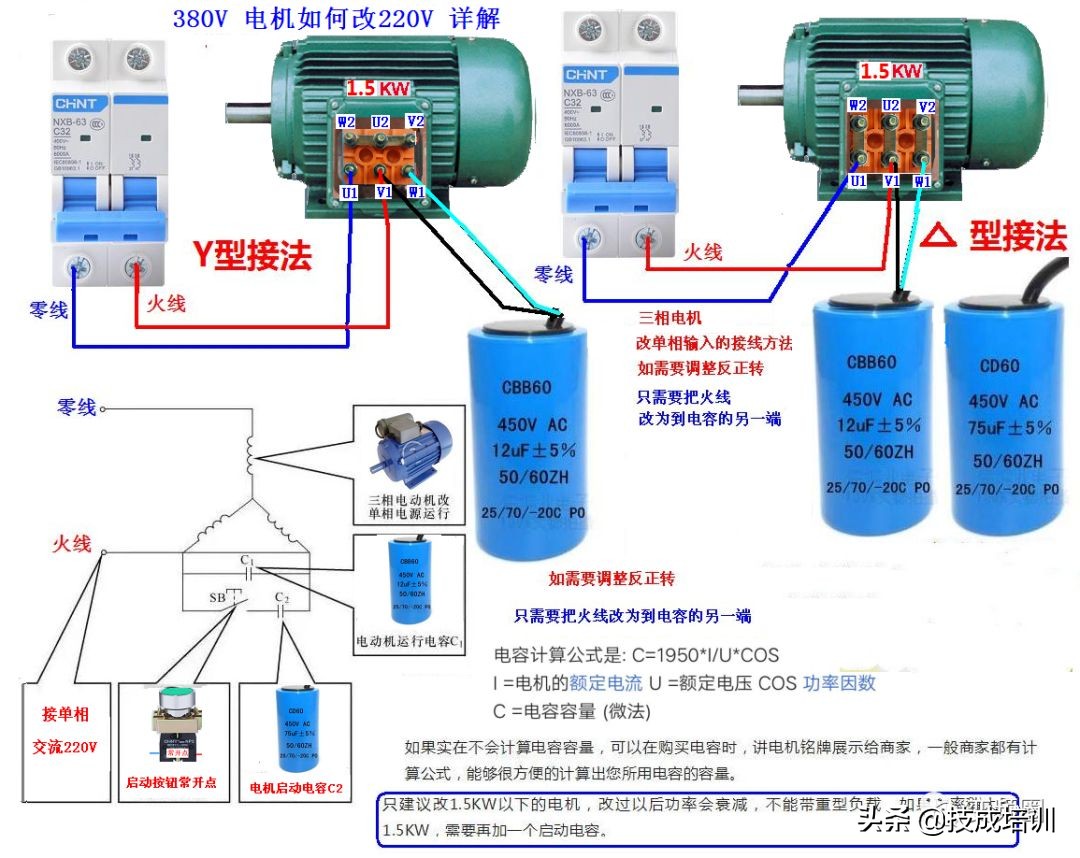

66.380V电机改成220V电源接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

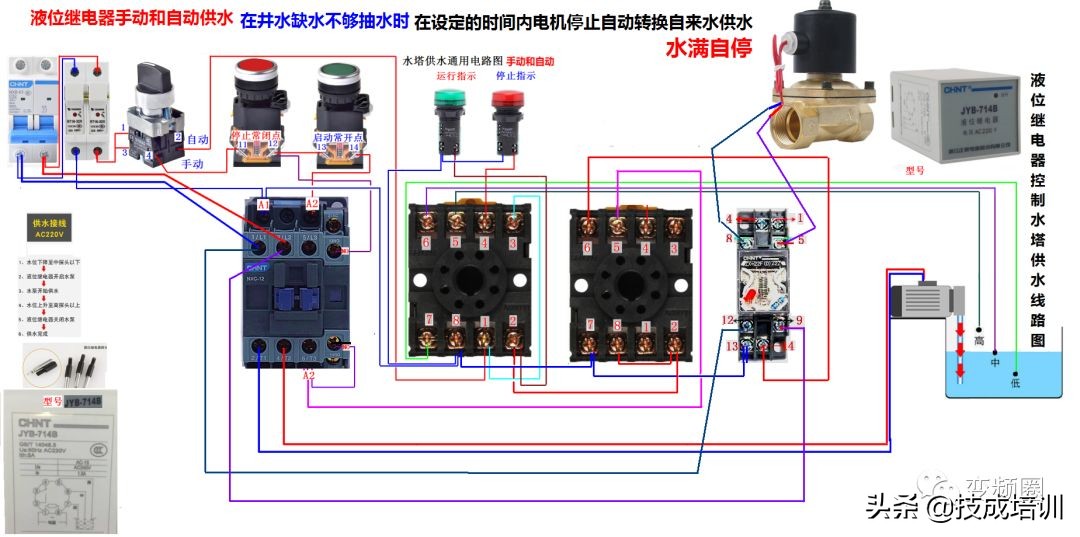

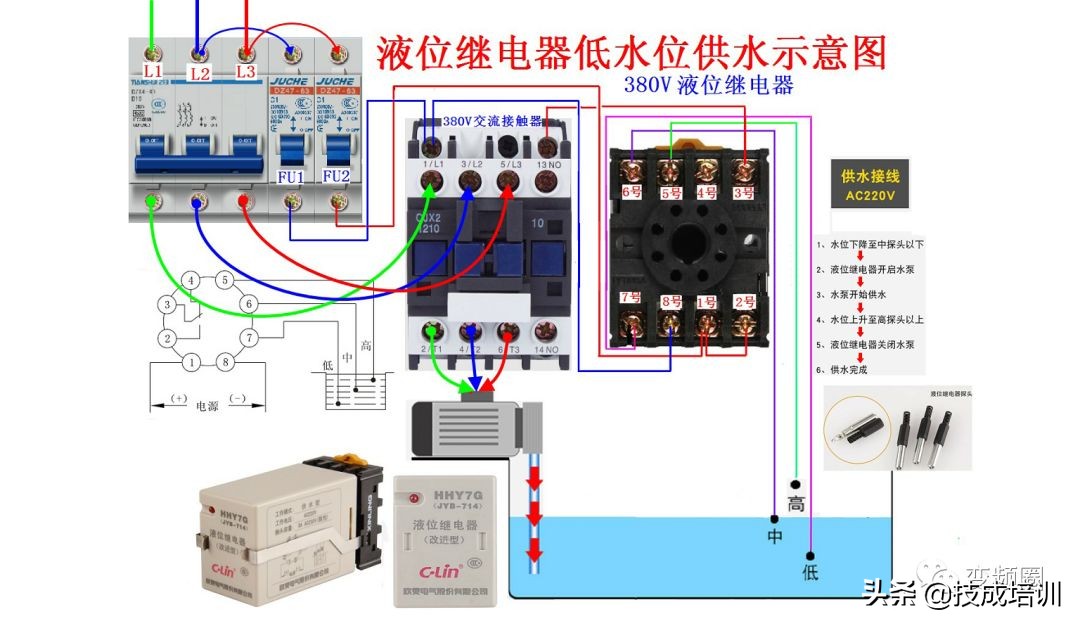

67.液位继电器控制电机供水接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

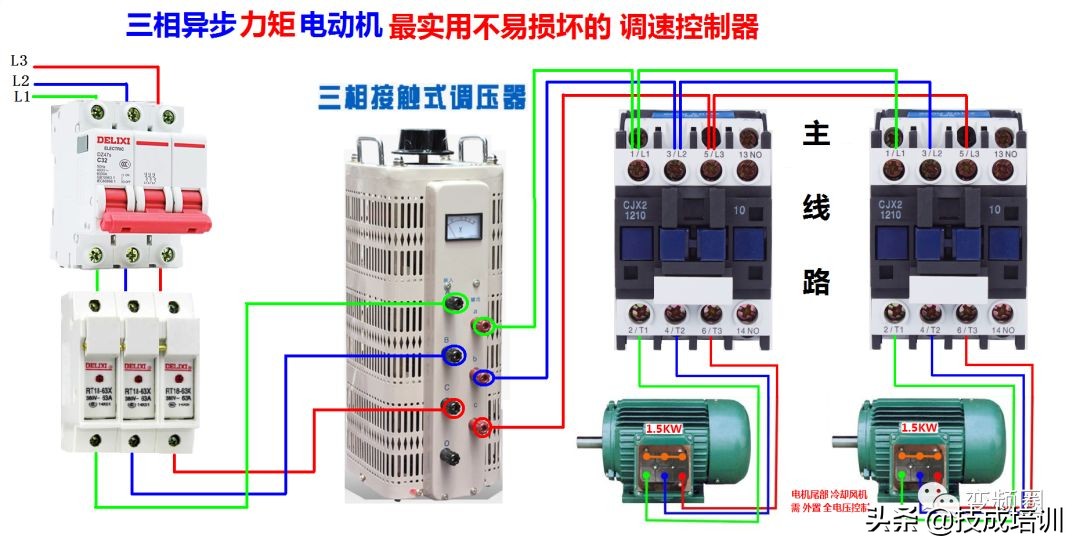

68.力矩电动机的调速控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

69.间歇启停控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

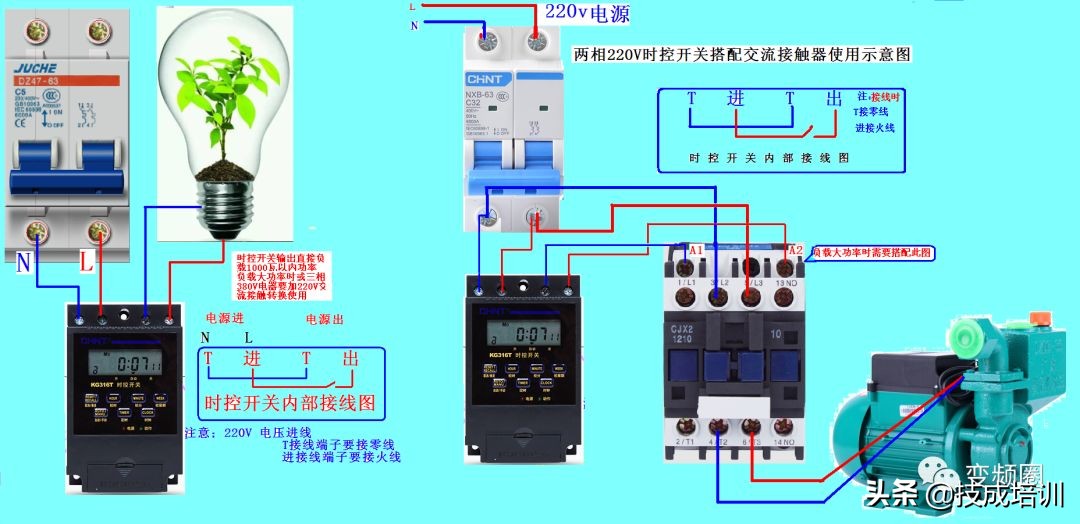

70.时控开关接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

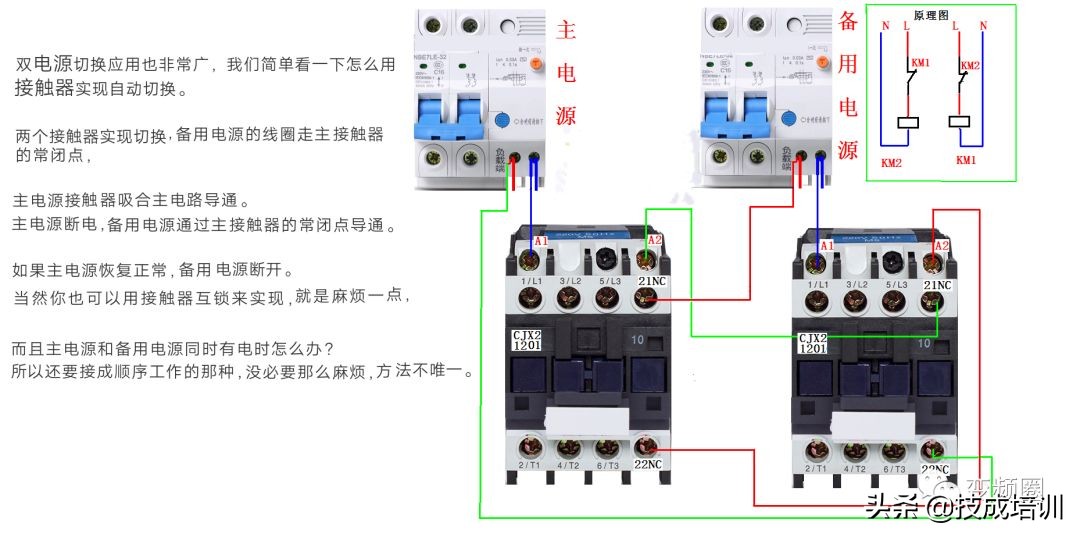

71.双电源切换控制接线1

配电箱接线图纸怎么看,99例电气实物接线高清彩图

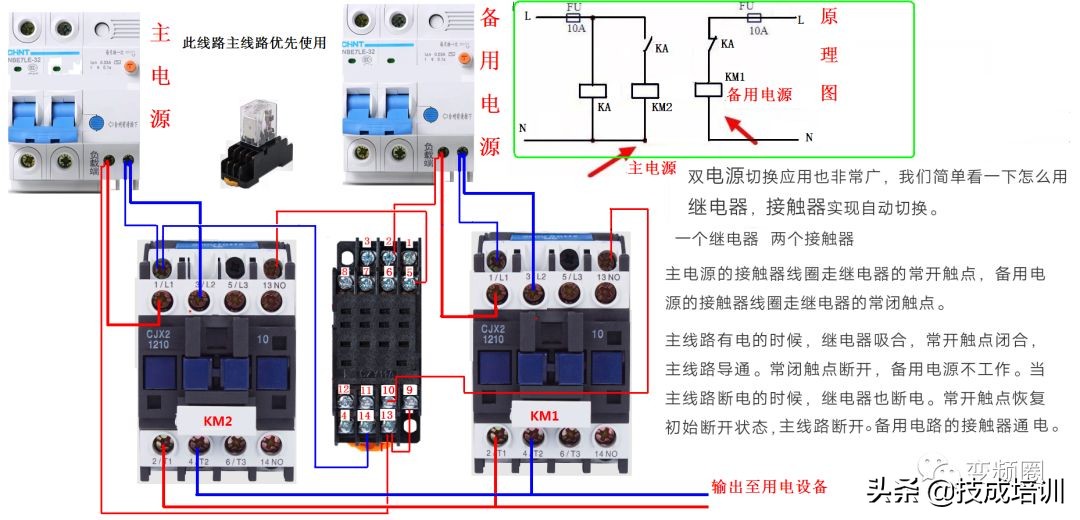

72.双电源切换控制接线2

配电箱接线图纸怎么看,99例电气实物接线高清彩图

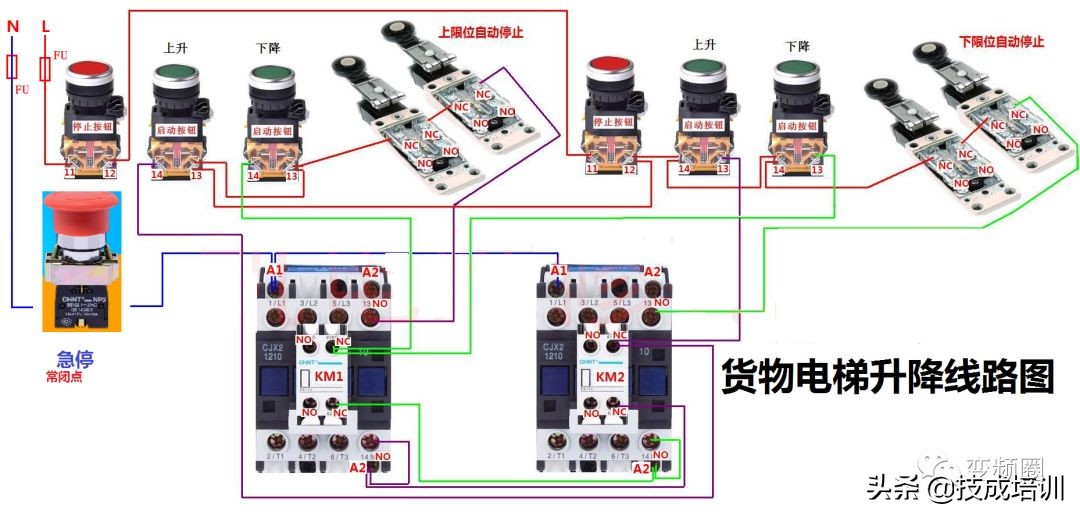

73.货物电梯控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

74.灯闪烁控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

75.延时正反转控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

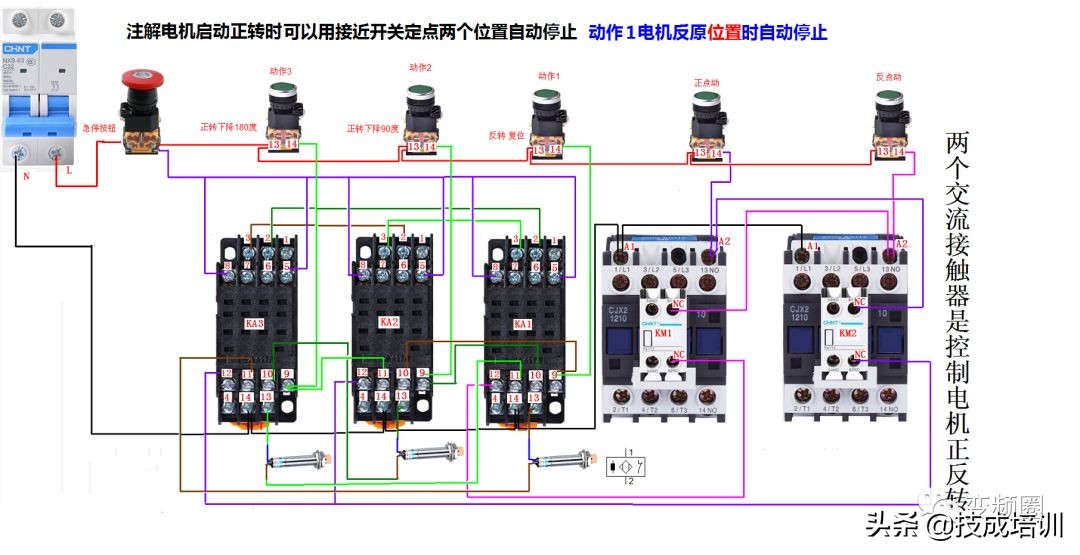

76.接近开关控制正反转

配电箱接线图纸怎么看,99例电气实物接线高清彩图

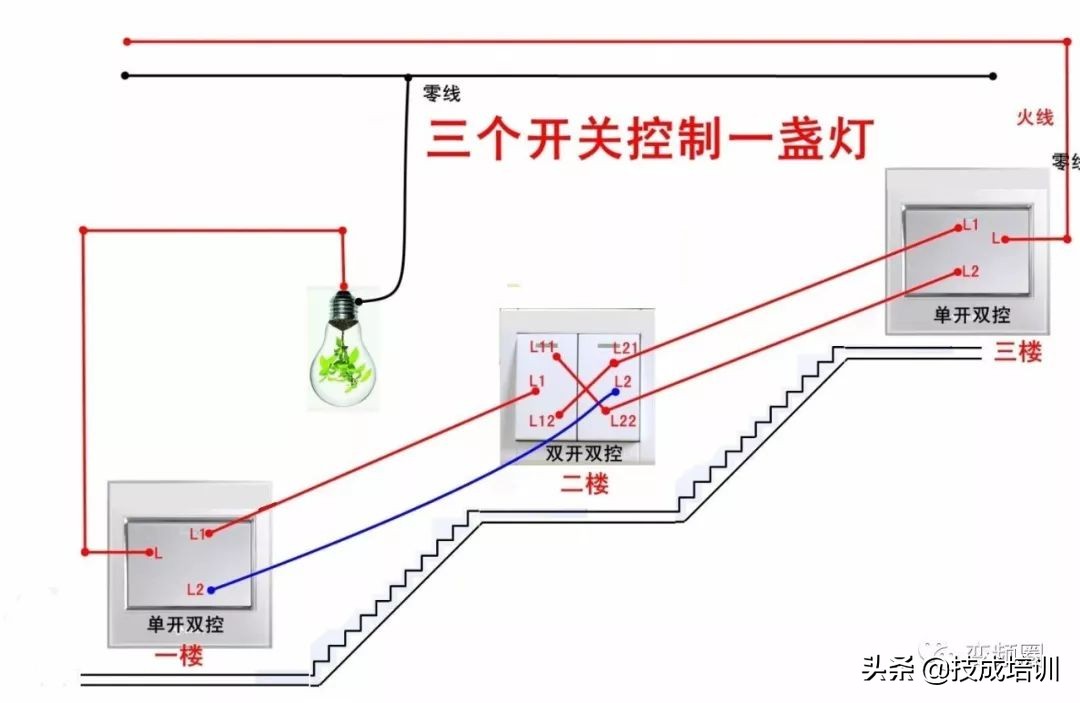

77.三个开关控制一个灯控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

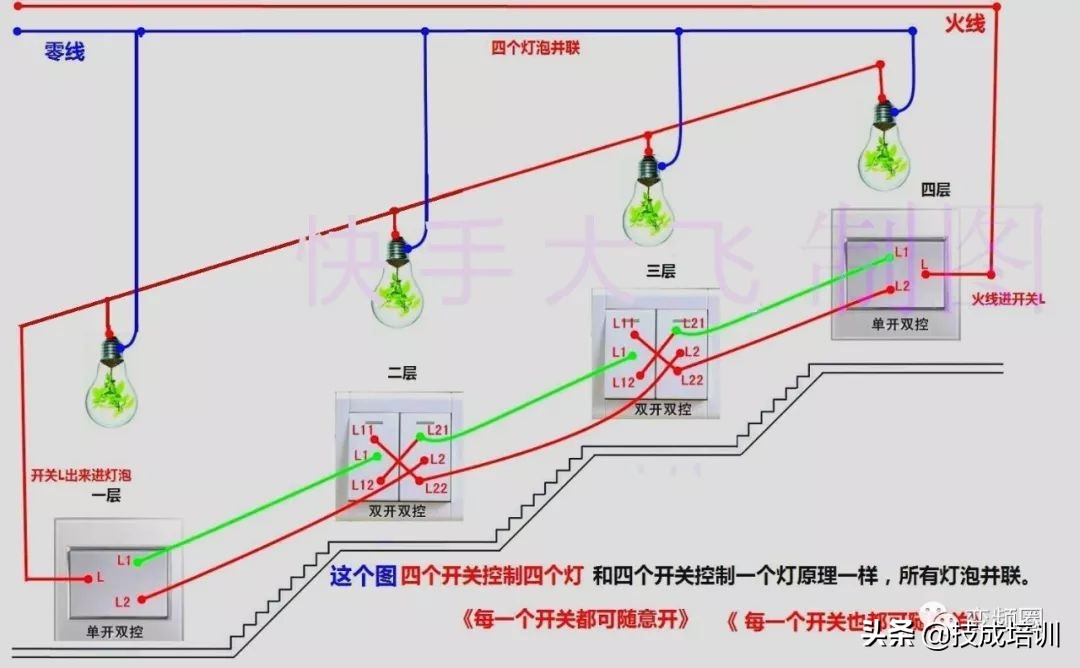

78.四个开关控制一个灯控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

79.开关控制两根线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

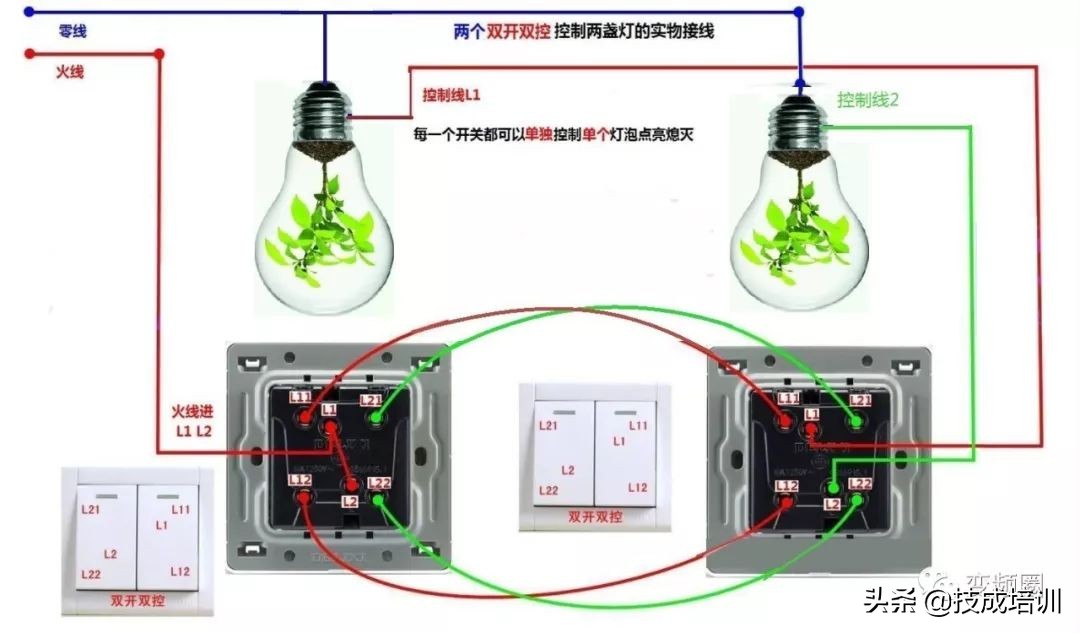

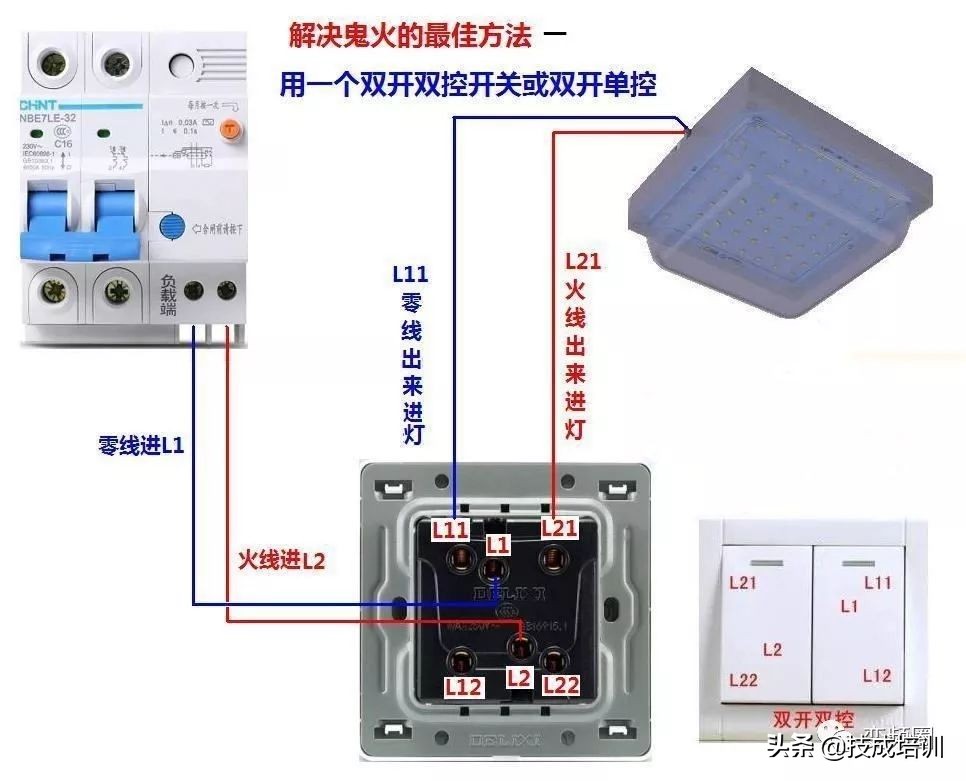

80.双开双控开关接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

81.双控灯接线二

配电箱接线图纸怎么看,99例电气实物接线高清彩图

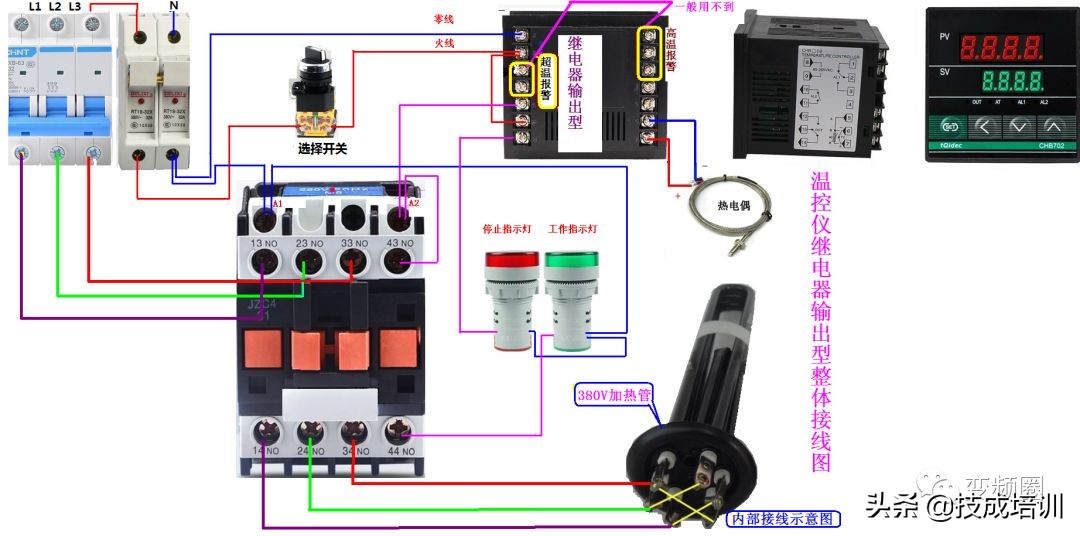

82.温控器控制接触器加热接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

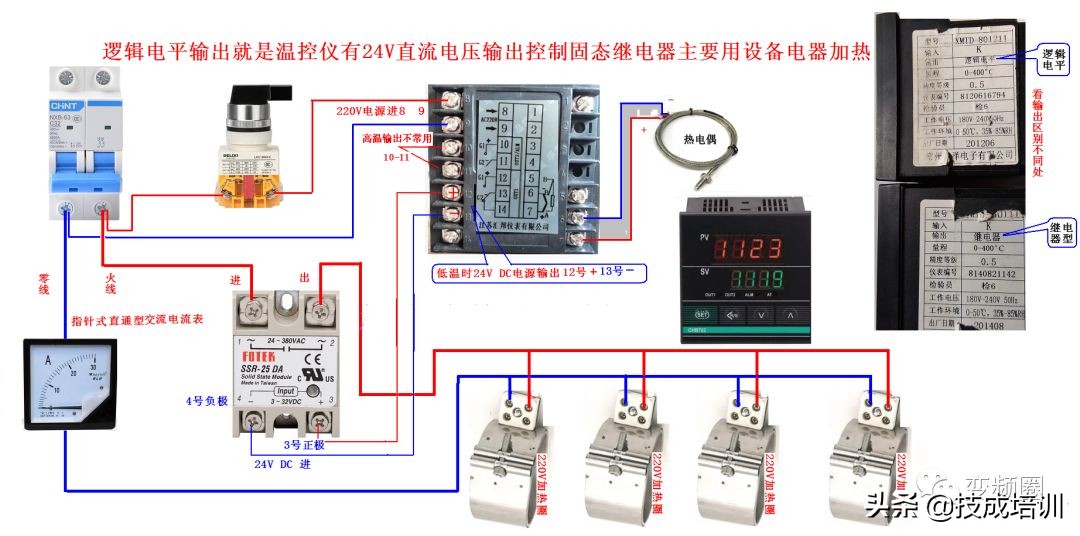

83.温控器控制固态继电器加热接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

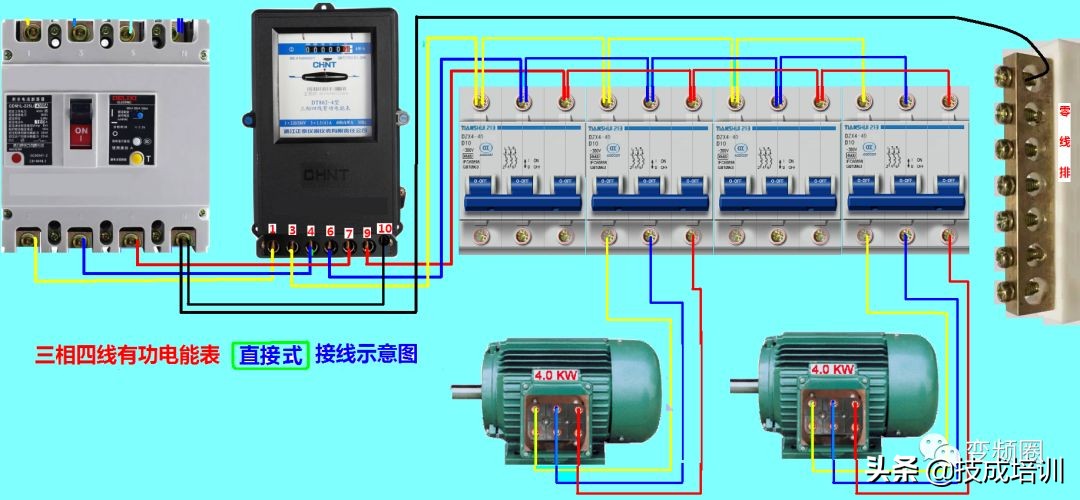

84.三相四线电表直接接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

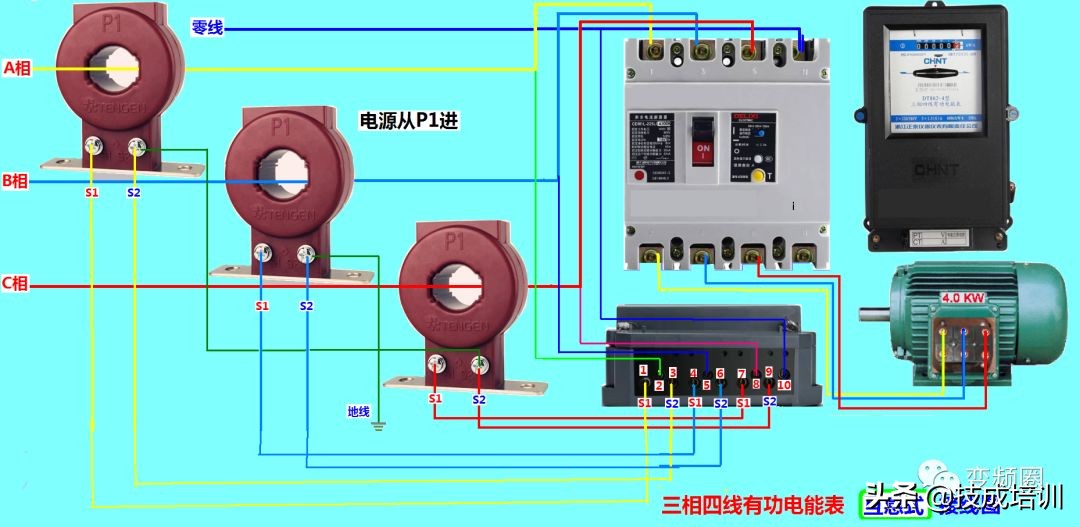

85.三相四线电表互感器接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

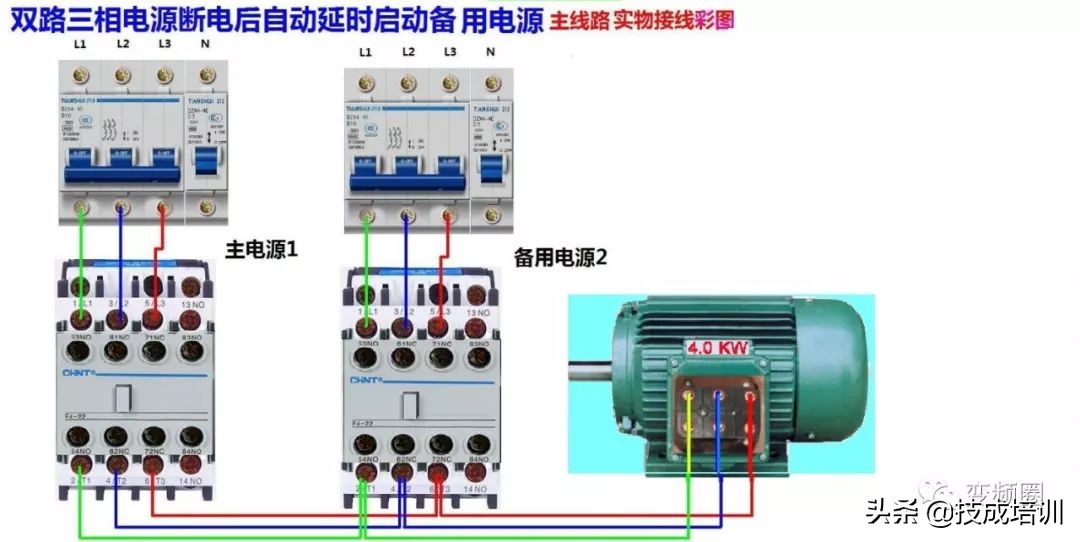

86.延时启动备用电源控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

87.延时启动备用电源主回路接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

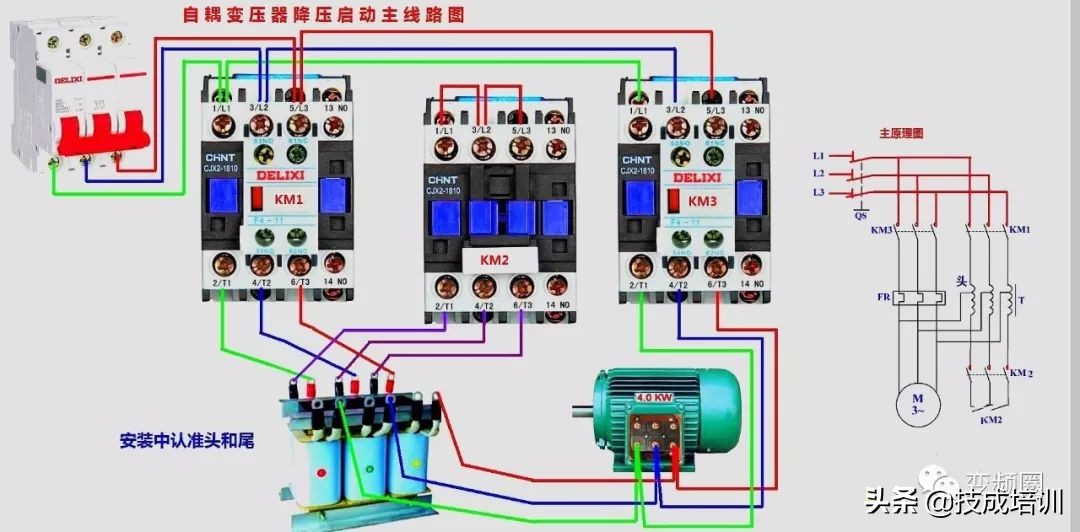

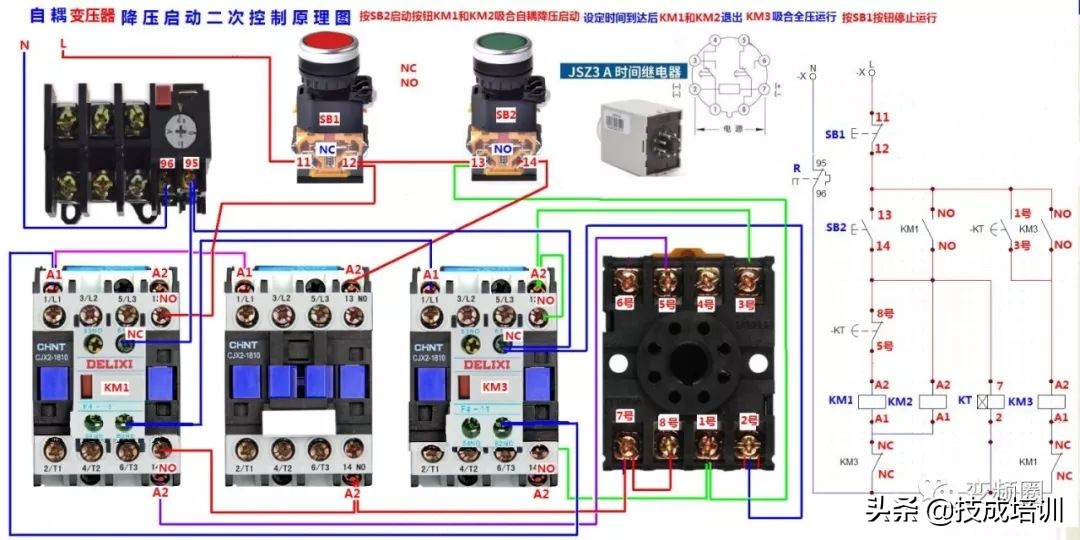

88.自耦变压器降压启动接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

89.自耦变压器降压启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

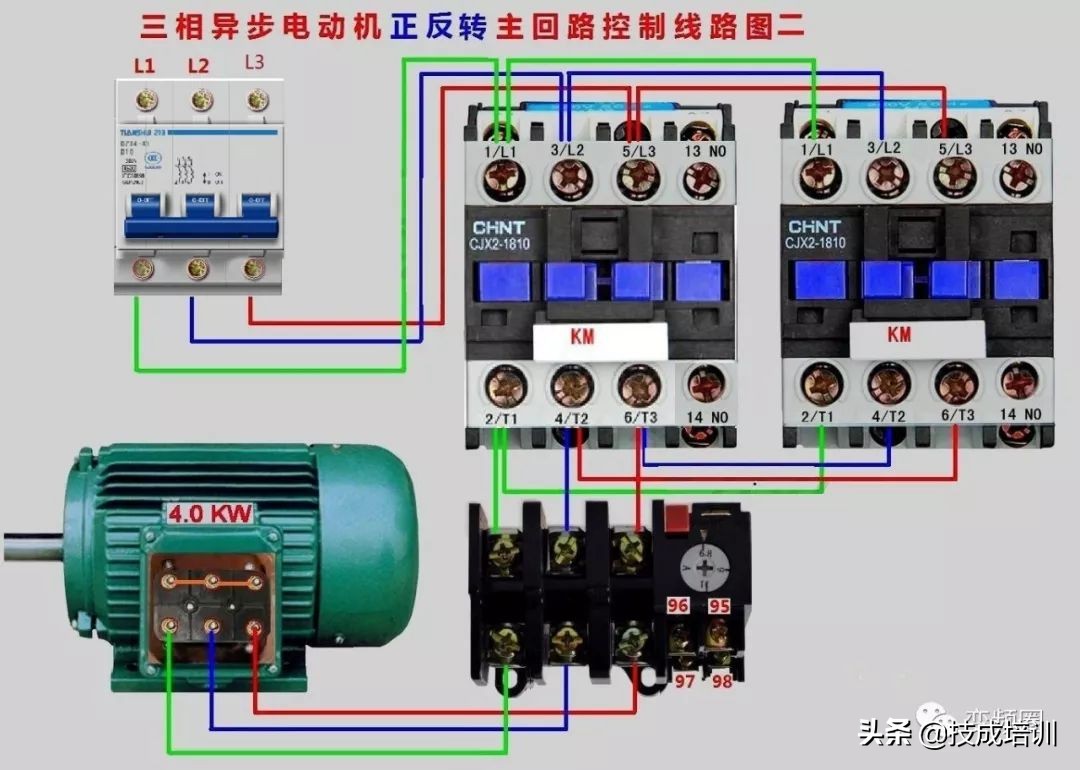

90.三相电动机正反转主回路控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

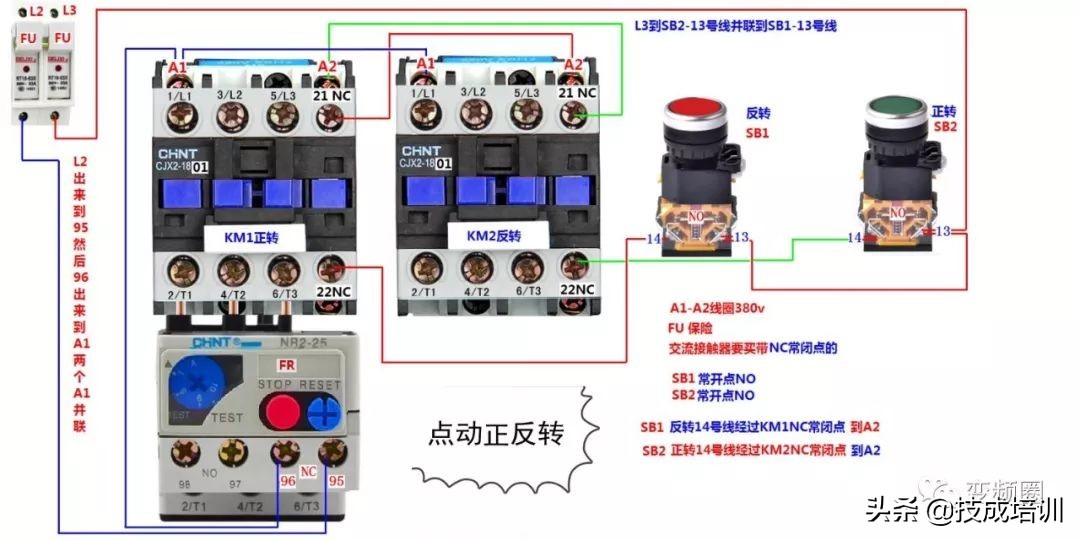

91.点动控制正反转接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

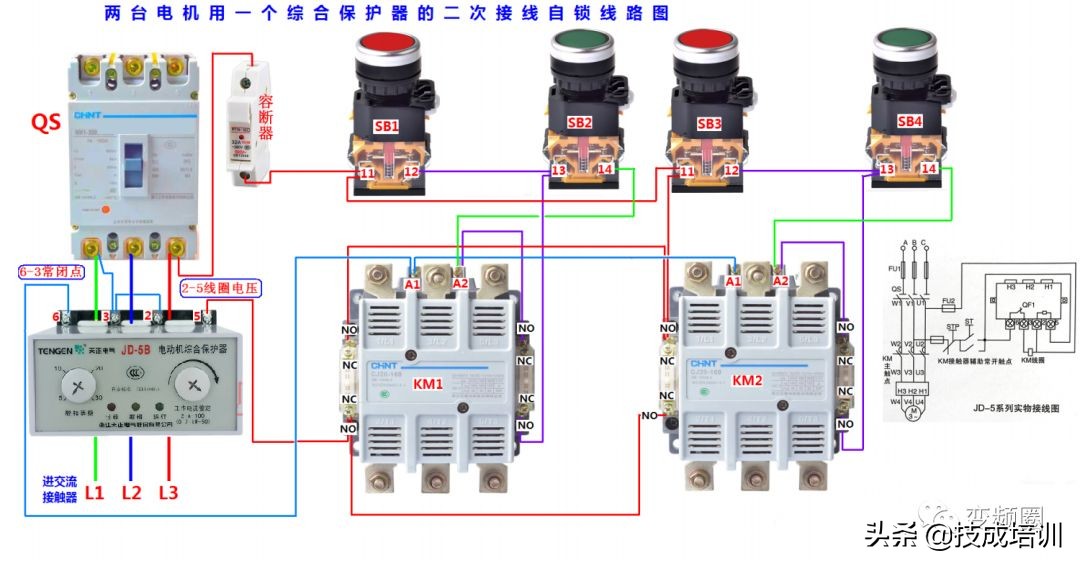

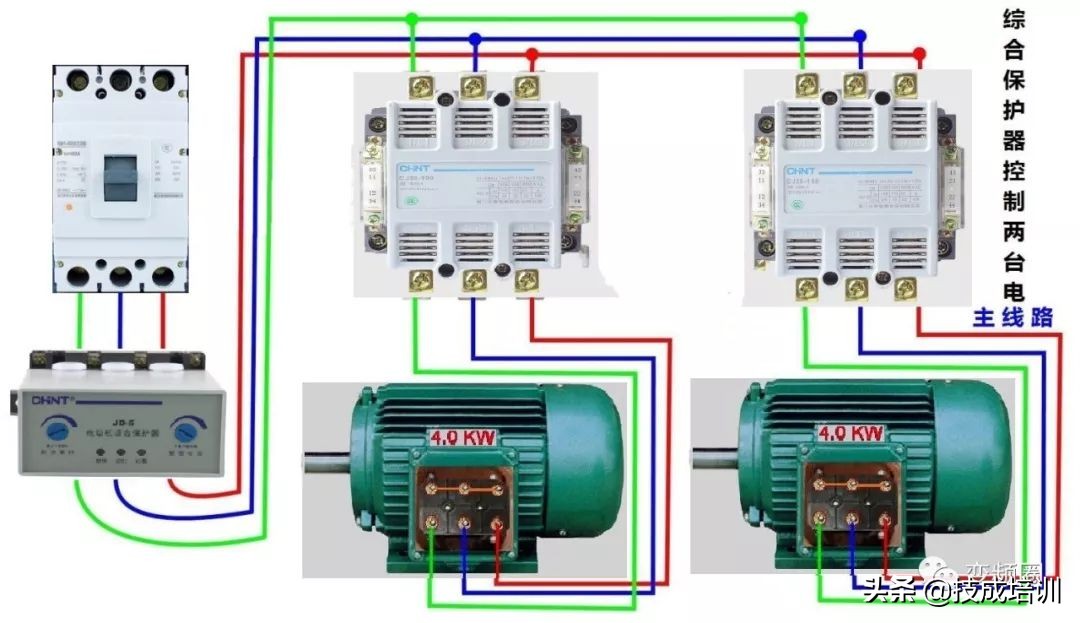

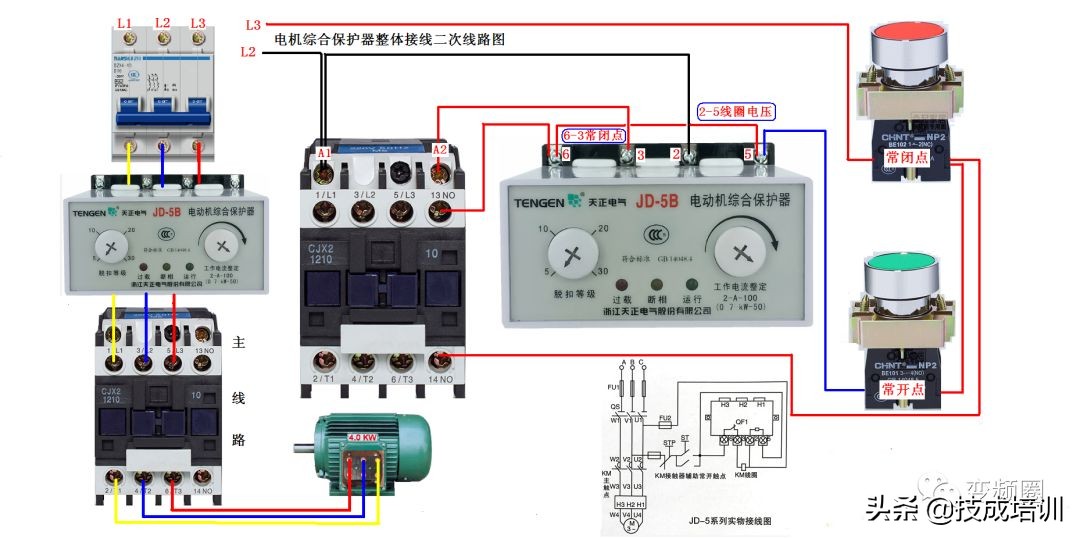

92.电机综合保护器控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

93.电机综合保护器控制接线2

配电箱接线图纸怎么看,99例电气实物接线高清彩图

94.电机综合保护器控制接线3

配电箱接线图纸怎么看,99例电气实物接线高清彩图

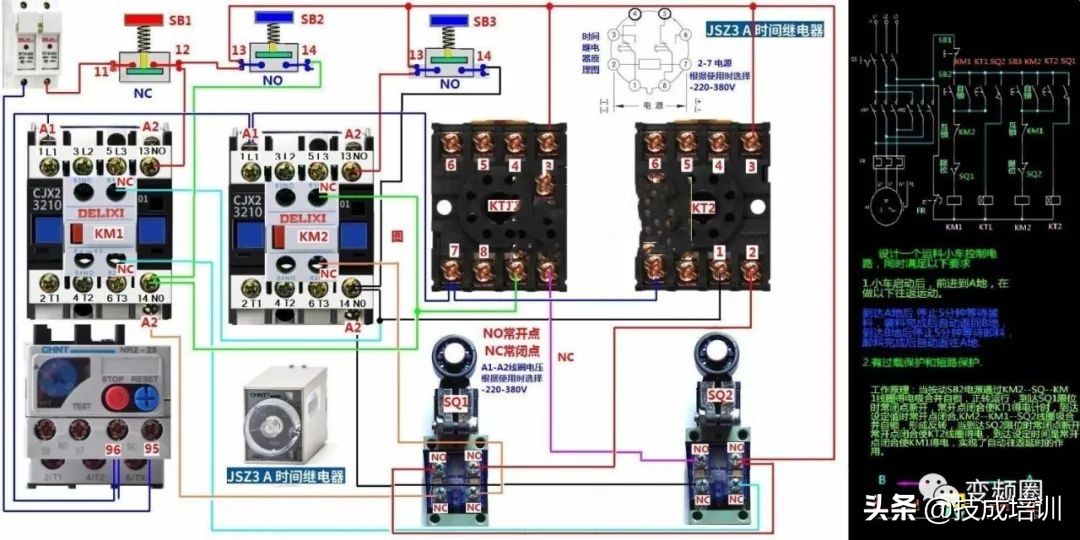

95.电机单循环往返控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

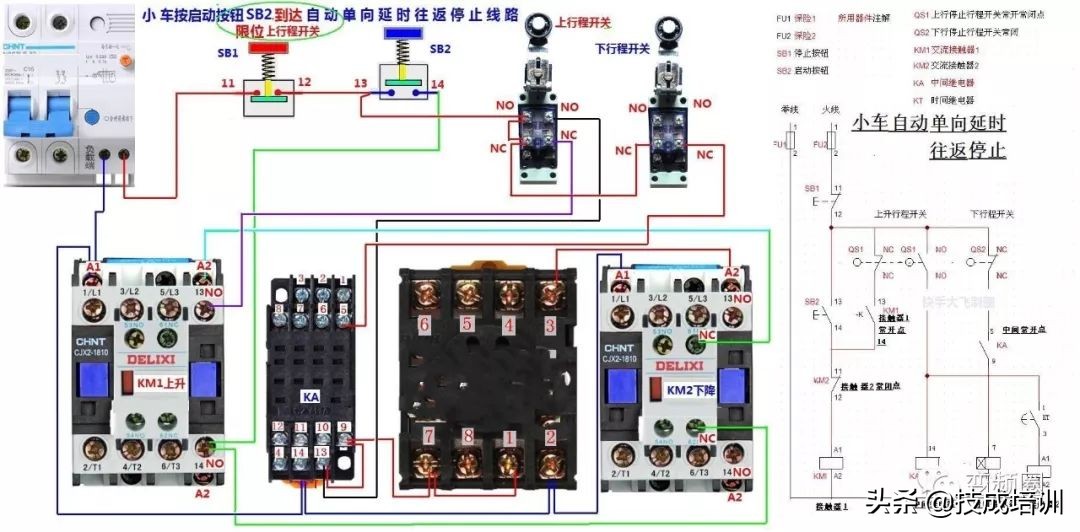

96.电机单循环往返延时控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

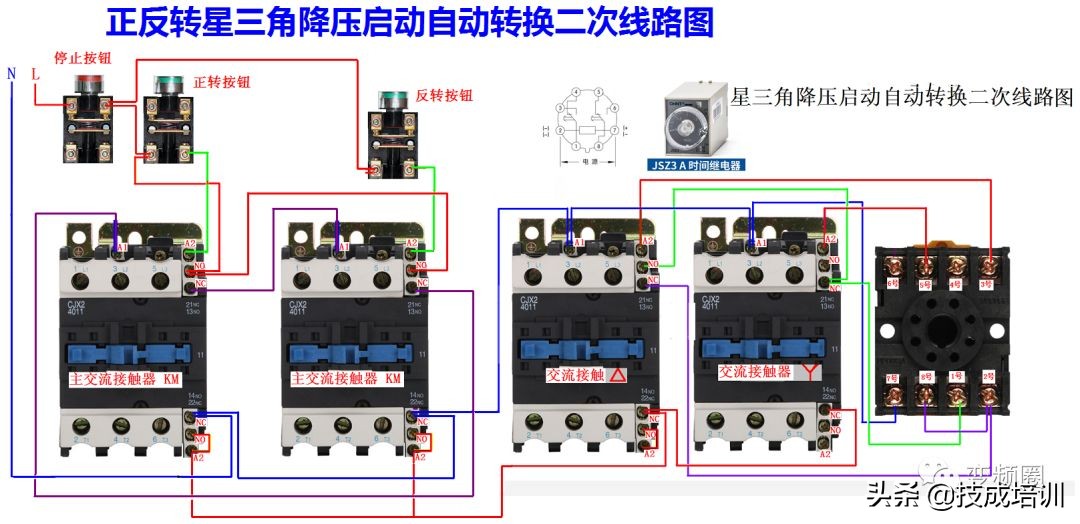

97.正反转均需要星三角启动控制接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

98.正反转均需要星三角启动控主回路接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

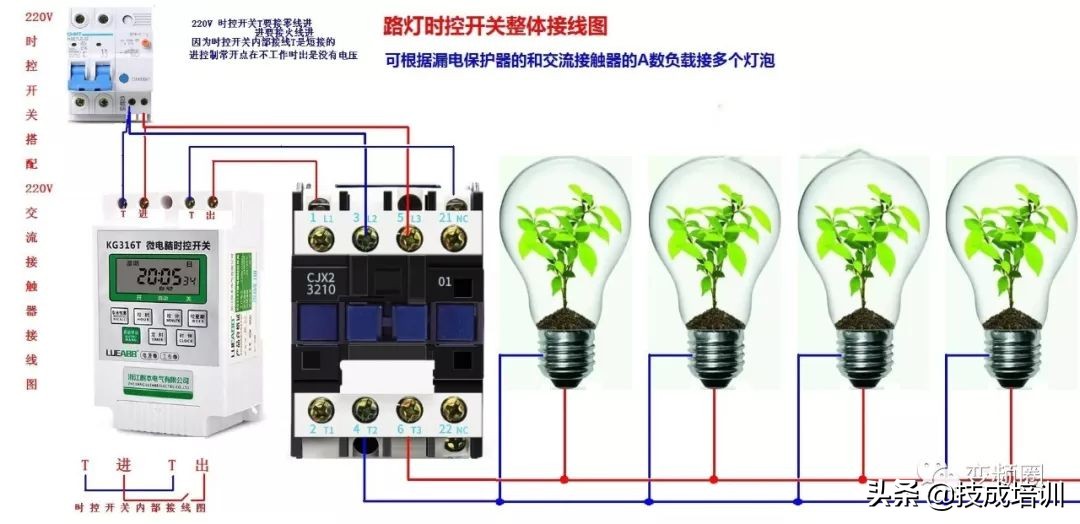

99.路灯时控开关接线

配电箱接线图纸怎么看,99例电气实物接线高清彩图

为了安全起见,保证运行的情况下,控制电路的电压越低越好。
